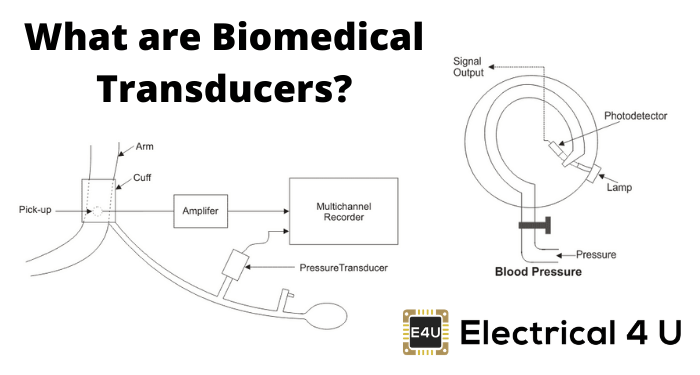

使用电子设备从人体测量温度,心声,血压等非电气参数。传感器是将生物参数转换为电信号的设备。转化过程是转导的。通常,换能器将一种形式的能量转换成另一种形式的能量。
换能器具有两种类型。
1.积极传感器:它在不使用外部电源的情况下将一种形式的能量转换为另一种形式。例子:光伏电池。它将光能转换为电能。
有源传感器的类型
- 磁感应类型
- 压电式
- 光伏型
- 热电式
2.被动传感器:它在外部电源的帮助下将一种形式的能量转换为另一种形式。它利用了控制直流的原理电压或交流载波信号。例子:应变仪, 称重传感器。
无源换能器的类型
- 电阻类型
- 归纳类型
- 电容式
有源传感器
磁感应式传感器
当AN.电导机在A中移动磁场,它改变了磁通量通过指挥。这产生电压,这与变化率成比例助势。诱导的EMF是给出的
其中B是磁感应,L是导体的长度,V是移动导体的速度。
负标志表明感应EMF的方向和感应电流方向呈相反的方向。
逆磁效应也是如此。什么时候当前的穿过电导体放置在磁场,机械力f作用于导体。
应用磁感应式传感器
- 电磁流量计
- 心声麦克风
- 表明仪器
- BIO MOMEDICAL记录仪中的笔电机
压电传感器
当压缩或张力施加到晶体上时,在晶体中发生电荷分离。这会产生电气电压导致压电效应。压电传感器将位移或压力转换为电值。钡钛,Rochelle盐,铌酸锂少量压电传感器材料。
压电换能器的应用
- 压电换能器用作脉冲传感器,以测量人的脉搏率。
光伏换能器
当光或波长的任何其他辐射落在金属上时半导体表面,它弹出电子。这是光电效应。光电驱动和光伏是光电传感器的类型。其中,光伏是有源换能器,其与入射的辐射成比例地产生电压。
光伏换能器的应用
- 在光电体积描绘硅光伏电池中用作脉冲传感器。
- 使用光吸收技术测量样品中的钠和钾离子浓度。
热电传感器
这些传感器基于的工作塞贝克效应。Seebeck效果指出,当热电偶的两个连接处于两个不同的温度时,它产生电位电压。生成电压与两个结之间的温度差异成比例热电偶。
热电传感器的应用
- 测量遥感电路和生物信息仪器电路中的生理温度。
- 在医生的冷箱中储存血浆,抗生素等。
被动传感器
电阻传感器
这应变仪,光致阻挡,光电二极管那PhotoLro ansistor, 和热敏电阻通过电阻式无源换能器。他们有一个常见的工作原理,这指出测量的参数导致抗电阻的小变化传感器。通常,惠斯通桥测量抵抗性改变。
电阻换能器的应用
- 手指安装的应变仪测量通过手指流动的血液量的小变化。
- 测量体内的静脉内和静脉内压力。
- LDR.或光致抗蚀剂测量脉动血量变化。
电容传感器
电容器有两个导电表面。介电介质作用在两个表面之间的间隙。电容换能器测量由于导电板的区域,电介质介质的厚度和板之间的距离而导致的位移的变化。
电容传感器的应用
- 差动电容传感器测量血压。
电感换能器
电感传感器基于禁止变化和线圈的匝数的作用。一种线性可变差压变压器(LVDT)是一种充当生理压力传感器的电感换能器。
电感换能器的应用
- 测量患有帕金森病的患者的震颤。
