具有幅度和阶段的阻抗真的是流动的对手当前在交流电路中，有应用程序电压。该矢量阻抗仪表用于测量阻抗（Z）的幅度和相位角。通常，在其他衡量阻抗的测量技术中，个人价值抵抗性和抗液化以矩形形式获得。那是

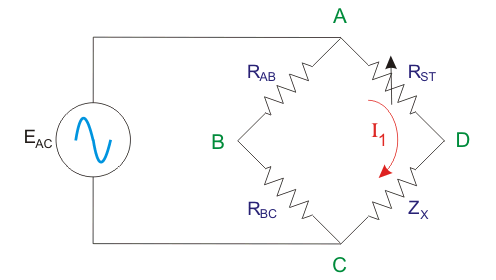

但是，这里，可以以极性形式获得阻抗。那是| z |可以通过该仪表获取阻抗的相位角（θ）。电路如下所示。
二电阻平等抵抗性价值在这里结合在一起。该电压下降在Rab是Eab和r的公元前是E公元前。两个值都是相同的，它等于输入值的一半电压（E.AC.）。
可变标准电阻（r圣)与阻抗(ZX)，该值必须获取。等偏转法用于确定未知阻抗的大小。这是通过实现相等的电压降可变电阻器阻抗(E广告= E.光盘)和评估校准的标准电阻(这里是R圣）这也是实现这种状况所必需的。
可以从采取的阻抗（θ）的相位角电压阅读BD。这是eBD.。仪表的偏转将根据所连接的未知阻抗的Q因子(质量因子)而变化。电子管电压表(VTVM)通常读取交流电压，从0V到最大值不等。当电压读数为零时，Q值为零，相位角为0O.。当电压读数达到最大值时，Q值为无穷大，相位角为90O.。e之间的角度ab和E广告将等于θ/ 2（未知阻抗的相位角的一半）。这是因为e广告= E.DC.。

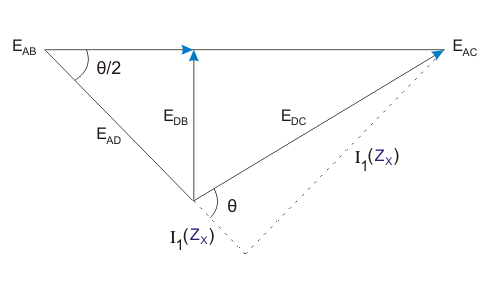

我们知道A和B之间的电压(Eab）将等于A和C两端的电压的一半（EAC.这是输入电压）。阅读电压表，E.D B因此可以在θ/ 2方面获得。因此，可以确定θ（相位角）。矢量图如下所示。
为了获得阻抗的幅值和相角的第一个近似，这种方法是首选的。为了达到更精确的测量商业矢量阻抗仪表是首选的。

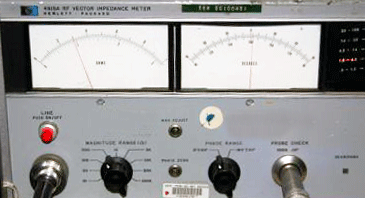

商用矢量阻抗计

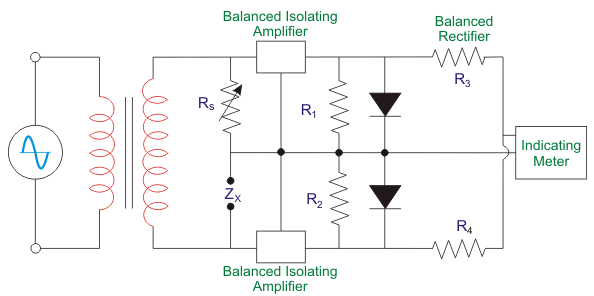

通过在极性形式中使用商业矢量阻抗计可以直接测量阻抗。仅使用单个平衡控制来获取阻抗的相位角和幅度。该方法可用于确定任何组合抵抗性(R),电容(C)和电感（l）。除此之外，它还可以测量复杂的阻抗而不是纯元素（C，L或R）。这里消除了传统桥电路的主要缺点，如太多连续调整。在外部时，阻抗的测量范围在频率30 Hz至40 kHz的范围内为0.5至100,000Ω振荡器用于提供供应。内部产生的频率为1 kHz或400Hz或60 Hz，并在外部高达20kHz。阻抗幅度读数的准确性为±1％，相位角为±2％。下面示出了用于测量阻抗幅度的电路。
这里，对于幅度测量rX是可变电阻器并可通过校准阻抗刻度盘进行调整。可变电阻和未知阻抗(ZX)，通过调节这个刻度盘，使两者相等。每一个电压下降利用平衡放大器的两个模块进行放大。这是然后给出的部分所连接的双整流器。在这种情况下，整流器输出的算术和可以得到为零，这在指示仪表中显示为零读数。因此，未知阻抗可以直接从可变电阻的刻度盘得到。

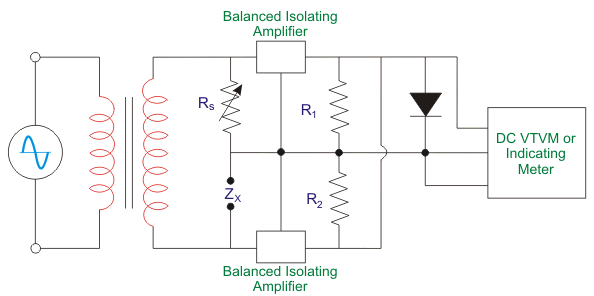

接下来，我们可以看到该仪表中如何获得相位角。首先，开关设置在校准位置，并校准注入的电压。这是通过将其设置为在VTVM或指示仪表中获取全垢偏转来完成的。之后，功能开关保持在相位位置。在这种情况下，功能开关将使平衡放大器的输出平行于整流之前平行。现在，来自放大器的AC电压的总和绝对是放大器上交流电压之间的矢量差的函数。该电压由于该载体差异在指示仪表或DC VTVM中指示。这实际上是在未知阻抗和可变电阻上的电压降之间的相位角的测量。这些电压降的幅度相同，但相位不同。因此，通过从该仪器直接读取来获得相位角。如果需要，还可以根据该相位角计算质量因子和耗散因子。用于测量相位角（θ）的电路图如下所示。
