沃德·伦纳德速度控制法

沃德伦纳德控制系统1891年由亨利·沃德·伦纳德介绍。采用沃德-伦纳德速度控制方法控制直流电机的速度。这是一种基本的电枢控制方法。这控制系统是由一个直流电机米₁由一个直流发电机在这种方法中，直流电机的速度(M₁)由应用变量控制电压在它的电枢。这个可变电压是用a获得的电动发电机组它由电动机M组成₂(无论是交流或直流电机)直接与发电机g耦合。它是一种应用非常广泛的方法直流电机的速度控制。

沃德伦纳德法原理

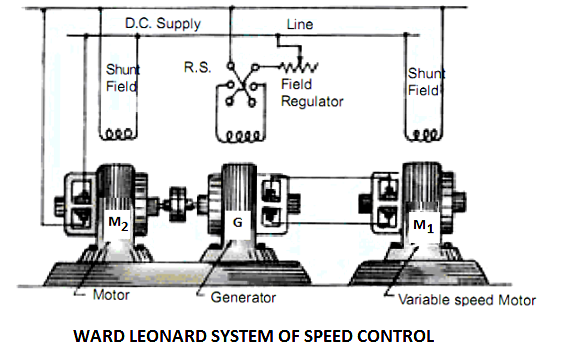

的基本连接图沃德·伦纳德速度控制系统如下图所示。

电机M的转速₁是被控制的发电机g供电的电动机M的分流场₁通过直流供电线路连接。现在发电机G是由电动机M驱动的₂。电机的转速为M₂是恒定的。
当发电机的输出电压被输入电动机时₁然后电机开始转动。当发电机的输出电压变化时，电机的转速也随之变化。

现在控制发电机的输出电压，也可以控制电机的速度。为了控制输出电压，一个磁场调节器在发电机上与直流供电线路相连，以控制磁场励磁。电机的旋转方向为M₁可以通过激励来逆转吗当前的的发电机，它可以做与帮助的反向开关R.S.但电动发电机组必须同向奔跑。

沃德·伦纳德系统的优点

1. 这是一个非常平稳的速度控制系统在一个非常宽的范围内(从零到电机的正常速度)。
2. 在电机的两个旋转方向上都可以很容易地控制速度。
3. 这台电机能以匀速加速度运转。
4. 直流电机调速在这个病房里，伦纳德系统是很好的。
5. 它具有固有的再生制动性能。

沃德·伦纳德制度的弊端

1. 这个系统非常昂贵，因为需要两台额外的机器(电动发电机组)。万博实力品牌
2. 系统的总体效率是不够的，特别是在负载很轻的情况下。
3. 更大的尺寸和重量。需要更多的占地面积。
4. 频繁的维护。
5. 驱动器产生更多的噪音。

沃德伦纳德系统的应用

这沃德·伦纳德速度控制系统方法用于需要在两个方向上对直流电动机进行非常广泛和非常灵敏的速度控制的场合。该调速系统主要应用于煤矿卷扬机、起重机、电动挖掘机、矿井提升机、电梯、轧钢厂、造纸机、内燃机车等。万博实力品牌
