生物医学仪器用斩波放大器

在记录生物电位时遇到的两个问题是噪声和漂移。噪音是由记录设备和病人移动时产生的。漂移是由于各种热效应而产生的基线漂移。当输入为零时,直流放大器的输出有偏移或突然出现峰值。因此,斩波放大器解决了直流放大器的漂移问题。印章的意思是对数据进行抽样。放大电路对模拟信号进行采样。所以它被称为斩波放大器

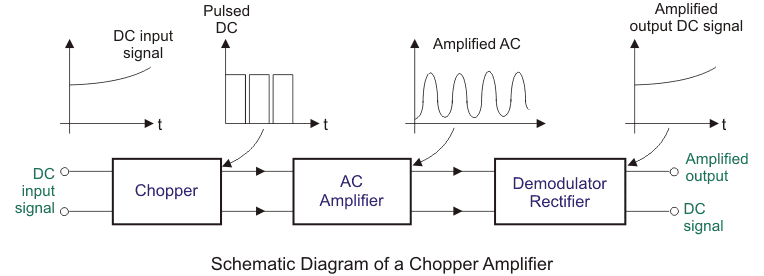

一般斩波放大器简图如下所示。第一个块斩波器接受DC输入信号并将它们转换为AC信号。交流放大器块放大切碎的AC信号。

其次,在解调器整流模块中,将放大的斩波交流信号转换为放大的直流信号。
斩波放大器原理图
斩波放大器分为两种类型。机械和非机械斩波。这斩波器将DC或低频信号转换为高频信号。AC放大器放大调制的高频信号。解调扩增信号并滤波以获得低频或直流信号。

机械斩波放大器

机械斩波放大器

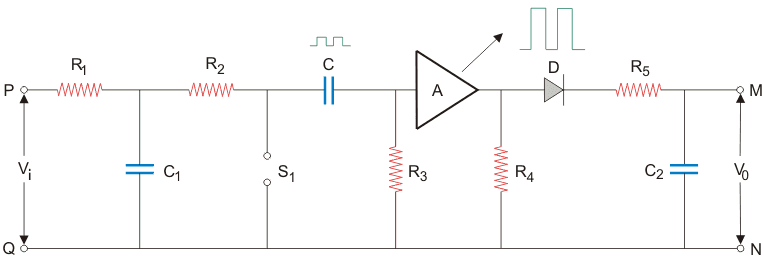

从图中,斩波器1作为电磁操作的开关或继电器。“A”是有一个输入端和一个接地端的交流放大器。‘Q’作为指代词。斩波器的作用是一个开关,因此它交替地连接放大器的输入端,参考术语q1已经关闭。在此位置,放大器输入端子连接到Q.1。整个电路短路,所以输入电压是零。现在考虑直升机S的反向操作1是开着的。交流放大器从P端开始接收信号。最后,放大器输入有一个变化在零和输入电压之间的交流电压。在这一阶段,直流信号经过放大后转换为方波脉冲。二极管“D”将被截断的信号整流。

整流后的整流信号经过滤波和放大。在输出端M和N处,出现放大的直流输出信号。斩波或采样率决定斩波器响应时间。

非机械斩波放大器

非机械斩波放大器
与机械类型相比,a机械的直升机用途光电二极管或用于调制(将直流信号转换为交流信号)和解调(将交流信号转换为直流信号)的光导体。当光没有入射到光电二极管上时,不需要当前的流过电路。但是,当光线落在光电传感器上时,电阻就低。电流流过传感器。该系统类似于交换操作。

从图中可以看出,振荡器有两个氖灯泡,它们在振荡的半周期内工作。个人电脑1,电脑2,电脑3.,电脑4光敏二极管。霓虹灯1在电脑上闪烁1和电脑2。霓虹灯2在电脑上闪烁3.和电脑4。当光线落在电脑上1,它的电阻价值减少电容器充电。光落在PC上3.当PC机上没有灯光时,使输入通过它1。因此,光在PC上的入射1和电脑3.交替发生,通过输出产生方波脉冲电容器。产生的方波脉冲是交流放大器的输入。放大器的输出是放大的方波脉冲。其他两个光电二极管个人电脑2和电脑4在输出电路中。它恢复直流信号,并使电容器充分充电到输出的峰值电压。在最后阶段,低通滤波器去除不必要的噪声和波纹。输出是放大的直流信号。

差分斩波放大器

微分斩波放大器

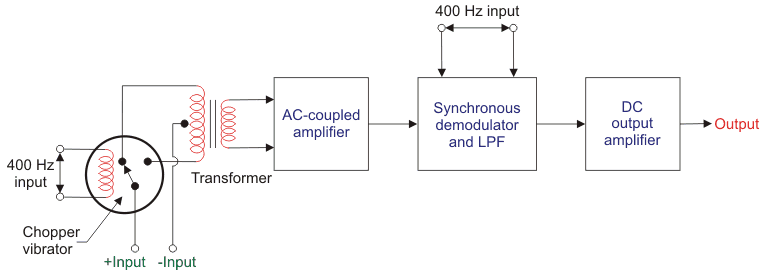

用于EEG测量的一种斩波器是差动斩波器。它有一个变压器。一个斩波振荡器连接变压器的输入端。变压器的中心抽头是输入连接器的端子之一。斩波开关作为另一个终端。交流耦合放大器提供增益。这个放大器的输出进入滤波器和解调器模块。最后,得到一个放大的直流输出信号。
