eeg铅系统

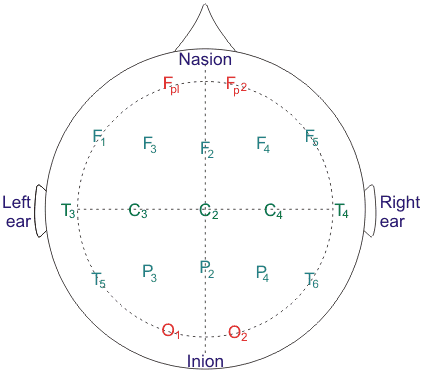

国际欧盟社会联合会建议了10 - 20电极放置系统EEG录音。银/氯化银电极用作表面电极在这个设置中。在头皮上,两个电极之间的距离为指定点之间的距离的10%和20%。

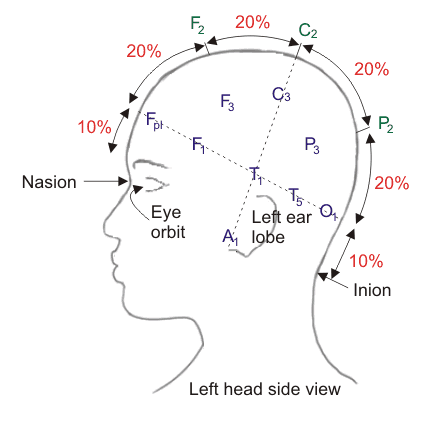

nasion和finion是人类耳叶附近的两个参考点。在头上,鼻子和inion之间的距离分为5分。测量通过顶点的距离距离,并且三个电极放入前部,1中的1个中央和1的1。
它们放置在10%,20%,20%,20%,20%和10%的距离。现在,沿着时间裂片测量类似的鼻腔距离,并且将五个电极置于前部,2中的2个中的两个,分别在枕部裂片中。它们也位于任一侧的10%,20%,20%,20%,20%和10%的距离。
最后,在剩下的圆形周边,六个电极固定为额外的2,中央2中的2个。因此,在设置中,将19个电极放置在大脑头皮上和作为参考的一个电极放置在耳朵叶上。这是普遍称为10 - 20 EEG系统。

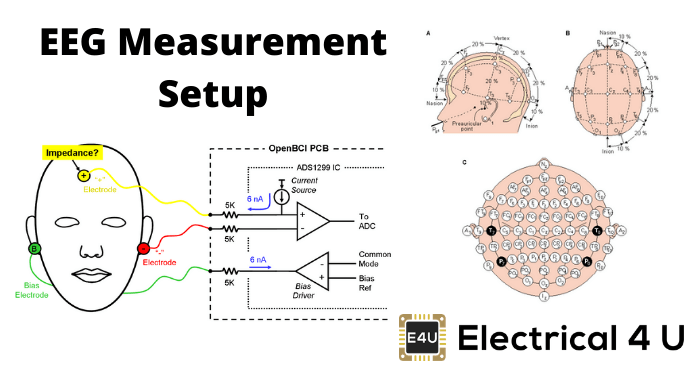

EEG录制设置
这里使用21个电极系统。电极连接到8通道选择器。8通道连接器的输出转到差分放大器库。差分放大器由用于减少噪声的前置放大器制成。由于可以使用差分放大器减少的干扰,产生50 Hz噪声。从差分放大器获得的输出与信号处理单元连接。在进一步处理之后,显示单元显示数据。
该系统有助于记录从大脑的感觉部分产生的电位。为此,输出单元与音频刺激,视觉刺激和触摸刺激连接。它还可以测量刺激和脑响应之间的时间延迟。
此外,我们还有一个滤波器银行组成低通滤波器那高通滤器和乐队通过过滤器。他们有助于消除脑波的噪音。对于输出录制,我们可以使用笔记本器或CRO.。三种模式即单极,平均模式和双极记录用于测量脑电图。
脑电图的应用
- 癫痫诊断。
- 麻醉水平。
- 脑损伤。
- 手术期间监测。
