的电动马达是现代工业化时代最重要的动力。从用于不同家用电器的分数马力交流电机到巨型电机同步电动机和感应电动机高达10,000 HP用于不同的工业应用。它应该防止不同的电气和机械故障,以顺利服务于它们的目的。在选择正确的电机特性时必须非常仔细地考虑电动机保护计划.
电机出现异常或电机故障主要有两个原因-
- 外部电源网络施加的条件,
- 电机或被驱动装置内部故障。
电源电压不平衡、欠压、相序颠倒、失同步(当同步电动机)属前一类。后一类包括轴承故障、定子绕组故障、电机接地故障和过载等。
的程度电动机保护系统这取决于电机的成本和应用。
小型电机保护计划
一般来说,高达30马力的电动机被认为是小类别。的小型电动机保护在这种情况下是由HRC保险丝,双金属继电器和下电压继电器 - 全部组装到电机接触器中 - 起动器本身。在LV保险丝保护系统上最常见的电机烧坏原因是由于单相运行
.即使用传统的双金属继电器保护电机,这种单相也可能不被检测到。它不能被一组跨线路连接的电压继电器检测到。因为,即使当一个阶段是死的,电机保持大量反电动势对其故障的相终端,因此电压通过电压继电器防止跌落。

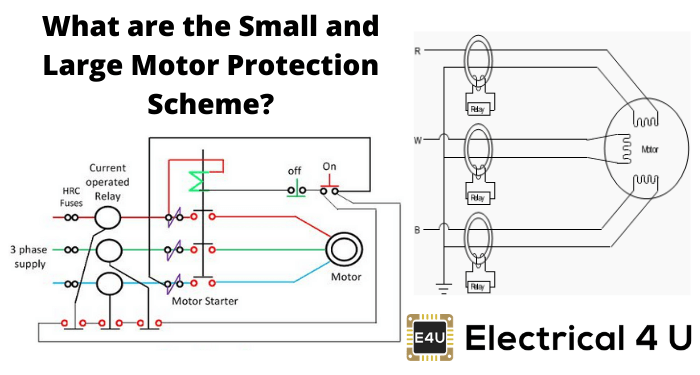

采用如图所示的三组电流操作继电器,可以克服检测单相的困难小型电动机保护电路下面给出。
电流操作继电器是非常简单的瞬时继电器。该继电器主要有两个部分,一个是电流线圈,另一个是一个或多个常开触点(NO触点)。NO触点由电流线圈的磁动势操作。该继电器通过HRC熔断器与电源和备用电源的每一相串联。当电机启动并运行时,电源当前的通过电流线圈保护继电器.电流线圈的MMF使得NO触点关闭。
如果突然发生单个分阶段,则通过电流线圈的相应电流将下降,并且相应继电器的触点将变为正常的打开位置。所有三个继电器的无触点串联连接到电机承包商中。因此,如果打开任何一个继电器联系,结果释放电机承包商,因此电机将停止运行。
大型电动机保护
大型电机,特别是感应电机需要防-
- 电动机轴承故障,
- 电动机在加热,
- 电机绕组故障,
- 反向旋转电机。
电机轴承失效
球和滚柱轴承用于高达500 HP的电机,并且超出该尺寸的套筒轴承。球或滚子轴承的失效通常会使电机非常快速地转向静止。由于电机轴承突然机械干扰,电机的输入电流变得非常高。电流操作保护,连接到电机的输入不能令人满意。从此电动机保护系统必须设置为覆盖高电机启动电流。通过在负载继电器提供热量,可以克服难度。由于电动机的起始电流很高,但仅在开始期间存在,因此当前的电流也不会过度加热效果。但由于机械干扰导致的电流存在较长的时间,因此会有过热效果。如此,可以通过热过载继电器提供停滞电机保护。停车保护也可以通过单独的明确时间提供超过当前的继电器如果电流持续超过一定的时间,则只有在一定的预定义时间后才能运行。在套筒轴承的情况下,温度传感装置嵌入轴承本身。这电机保护方案是更可靠和敏感的电动机轴承故障由于电动机的热耐受限制非常高于轴承。如果我们允许轴承通过加热并等待电动机热继电器跳闸,则轴承可能会被永久损坏。如果轴承温度超出其预定限制,则嵌入轴承中的温度传感装置会停止电动机。
电机通过加热
电机过热的主要原因,即电机绕组过热是由于机械过载,供电减少电压,不平衡的电源电压和单相。通过提供适当的电动机保护方案,必须引起电动机绝缘寿命的劣化可能导致电动机的劣化。为了避免通过加热,即使在10%的小订单的情况下,电机也应在40至50分钟内隔离。保护继电器应考虑由于在电源电压不平衡中产生的定子中的负序电流,应考虑到电动机转子的有害加热效应。电机也应该通过瞬时保护电机保护继电器反对单相,如在满负荷运行时丢失一相的失速,或试图在只有三相中的两相活着时启动。
电机绕组故障
的电机保护继电器应该有瞬时旅行元素来检测电机绕组故障如相位到相位和相位到接地故障。较好地,相到相故障单元应从电动机的正相序分量通电,电流与另一个瞬时单元连接在剩余电路中电流变压器用于接地故障保护。
反向旋转电机
特别是在输送带的情况下反向旋转电机必须避免。启动期间的反向旋转可能是由于电源相位的无意反向造成的。具有瞬时负序单元的综合电机保护继电器将满足这一要求。如果没有提供这种继电器,可以使用瓦特表型继电器。
注:然而,我们必须提供一些额外的电动机保护系统为了同步电动机这在同步电机保护主题中详细讨论。
