什么是青蛙腿绕组？
一种青蛙腿绕组是多路复用波和单纯x的组合搭载绕组在同一个插槽中。它保留了两者的优势搭载绕组和波绕组没有它们固有的缺点。
膝盖和波绕组都具有相同数量的平行路径，它们连接到同一换向器。
蛙腿绕组与双搭接绕组具有同样多的平行路径，因为单搭接绕组部分提供' P '数的平行路径，而多波部分也提供' P '数的平行路径。因此，并行路径的总数是2P(这与双搭绕组的数目相同)。
使用青蛙腿绕组的优点
- 这个蜿蜒更多没有。平行路径和当前的和电压额定值高于膝盖或波浪绕组。这些青蛙腿部缠绕式动手设计用于适中的电流和中等电压。
- 这些绕组以串联平行连接。任何波形元件和在换向器上连接的后续圈元件恰好在串联组合中分开两个极间距。这两个换向器段恰好分开360电压，并开发零净电压。因此，青蛙腿绕组的这种圈波组合完全均衡，并消除了均衡器的使用。这就是为什么大多数大型直流机械使用青蛙腿部缠绕的动手万博实力品牌。
什么是鼓的缠绕?
这是类型的绕组在其中导体放置在鼓形电枢表面的槽中，并通过线圈两端的前后连接相互连接。鼓绕组主要介绍了如何克服环形绕组的缺点。
卷筒卷绕结构
这种绕组可以是单层绕组，也可以是双层绕组。
单层鼓绕组
当在每个电枢槽中只放置一个导体或一个线圈侧时，称为单层绕组。我们很少使用这种卷筒绕组。
双层卷筒绕组
当我们放置两个导体或两个线圈侧，然后它被称为双层绕组。在该绕组中，我们将槽分成两层，一个顶层和一个底层。这种绕组通常用于经济目的。

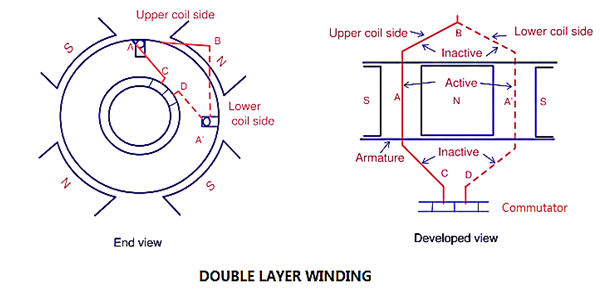

在这里，我们主要集中在双层绕组上。下图显示了双层绕组。
我们通常将线圈浸入一些绝缘化合物如沥青，然后将它们放入槽之前干燥。对于非常高温操作，我们还使用云母，纸带，玻璃纤维胶带，硅浸渍绝缘。
我们给的导体适当的形状并将线圈与棉花粘合在一起，然后放在电枢槽上。线圈的末端稍后裸体焊接到换向器杆上。
使线圈的间距等于极距，以得到线圈中感应的最大电动势。通常，线圈的前导体放置在槽体的顶层，而回导体放置在槽体的底层，沿电枢的距离大约为一极距。
在换向片上的两个线圈的连接处终止。我们用奇数编号放置在槽的顶层的线圈边，并且用偶数编号放置在槽的底层的线圈边。

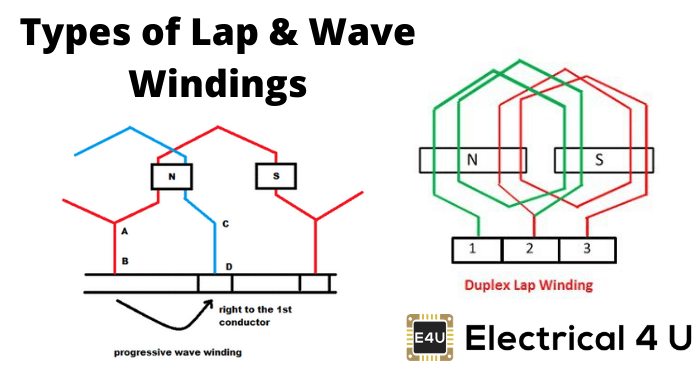

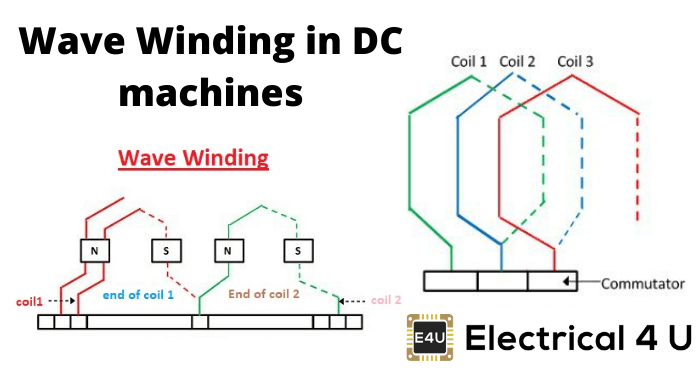

卷筒绕制主要有两种，一种是搭接绕制，另一种是波浪绕制。我们可以通过端点连接的方式来区分它们。
另一种类型的鼓绕组也在那里。它被称为青蛙腿绕组。这次绕组包括在同一衔铁上的圈和波浪绕组组成。
鼓绕组的优点
- 每个绕组放置在电枢槽上，围绕核心，使导体的整个长度，除了结束连接，切割主磁通量。因此电压诱导这种类型的衔接绕组比克拉姆绕组大。
- 线圈，在放置在电枢槽之前，可以预成型和绝缘。因此可以降低成本。
- 线圈的两侧放置在两个不同的杆下，一个北极和另一个南极，因此在它们的帮助下始终是附加的EMF。
- 分数绕组绕组可用于鼓绕组。分数间距绕组的优点是它在终端连接的铜中提供了大量节省。由于相互较小的人，换向也得到了改善电感器在线圈之间。
- 分数节距绕组:使线圈的间距与极节距相等，以得到线圈中感应的最大电动势。然而，有可能减少线圈的跨度高达八分之一(8 / 10)的极距没有太多的减少在感应电动势。当它完成后，这个卷绕被称为分数音高卷绕。
- 因为几导体被放置在单个插槽中，是nos。在电枢芯中的槽中变得减少，电枢芯齿变得更强壮。还改善了层压和线圈的保护。
- 卷筒式卷绕的制造成本将会降低，因为在这里我们需要建造更少的线圈。
什么是克拉姆戒指绕组？
环形绕组是一种衔接绕组金属丝交替缠绕在圆柱形或环形芯的外表面和内表面。
这格拉米圈类型的电枢绕组是一种老式的电枢绕组。在这种绕组中，电枢由一个空心圆筒或铁片环组成。铁芯用绝缘导线螺旋形缠绕在环上。

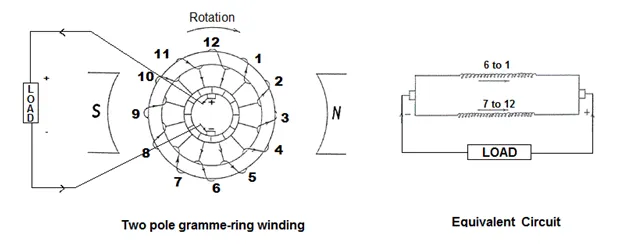

线圈是连续的，因此是封闭的。我们把刷子之间的线圈串联起来。图示为克环式绕组及其等效电路。我们可以看到，产生电压的次数相等导体放在电枢的每一侧。
我们定期从电线中取出水龙头，并将它们连接到换向器段。正面和负刷之间有两条路径，我们并联连接它们。这里，线圈1至6形成了一个路径，并且线圈7至12形成了另一个路径。
当电枢顺时针旋转时，导线中就会产生电动势。感应电动势的方向和方向当前的如果在n-pol下的导体情况下会向内弗莱明的右手规则。导体在s极下时，感应电动势的方向和电流的方向都是向外的。
一种ccording to Fleming’s right-hand rule, we held the right hand with the first finger, second finger and thumb at right angles to each other and if forefinger represents the direction of the line of force, the thumb points in the direction of motion or applied force, then second finger points in the direction of the induced current.
因此，在两个路径产生的电动势是在相反的方向如图所示。在每条路径上产生的电动势在每边从下到上都是累加的。
由于有两个平行路径，因此电压每个路径是机器的产生电压，每个路径都提供一半当前的输出在外部电路。
克拉姆环绕组的优点
- 电枢的工作原理更简单，因为没有过境导体在蜿蜒。
- 在理论上可以使用2,4,6或8个杆的相同绕组。
克拉姆环绕组的缺点
- 位于铁环内侧的绕组部分切割了很少的磁通线。因此他们拥有的非常少电压诱导。由于这个原因，它没有得到广泛的应用。
- 同样没有。极点相同的速度衔接绕组诱导的EMF在旋转绕组中的一半是滚筒式绕组中的诱导的EMF。
- 随着躺在内圈内的部分仅作为连接器的作用，铜的浪费。
- 维修和保养费用很高。
- 绕组的绝缘很困难。
- 产生要求所需的强大场地励磁通量因为施工要求有很大的气隙。
对于这种广泛的缺点，目前格拉姆环绕组已被更高效的鼓式绕组取代。
