什么是门控SR门闩?
一个封闭的SR闭锁(或时钟SR锁存器)只有在有一个启用信号和需要的输入时才能改变它的输出状态。因此，它也被称为a老同步锁。相反，能够在应用所需输入条件时立即改变其状态的锁存称为异步锁存。
这意味着输入只能在锁存器启用时起作用，否则即使应用了所需的输入，输出状态也不会发生变化。换句话说，当使能信号高时锁存器是活跃的，当使能信号低时锁存器是不活跃的。该高低使能信号以时钟脉冲的形式应用于门控锁存器。

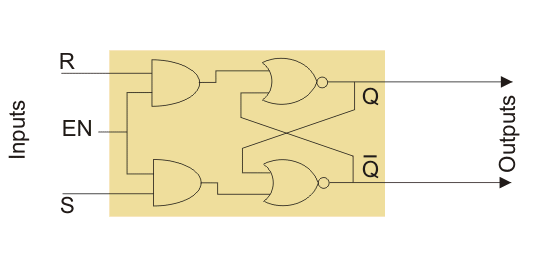

因此，门控S-R锁存器也称为时钟S-R触发器或同步S-R锁存器。由于这种锁存器仅在时钟脉冲的电平高时才响应应用的输入，这种类型的触发器也称为电平触发触发器。a的逻辑电路门控SR锁存器或时钟SR触发器如下所示。

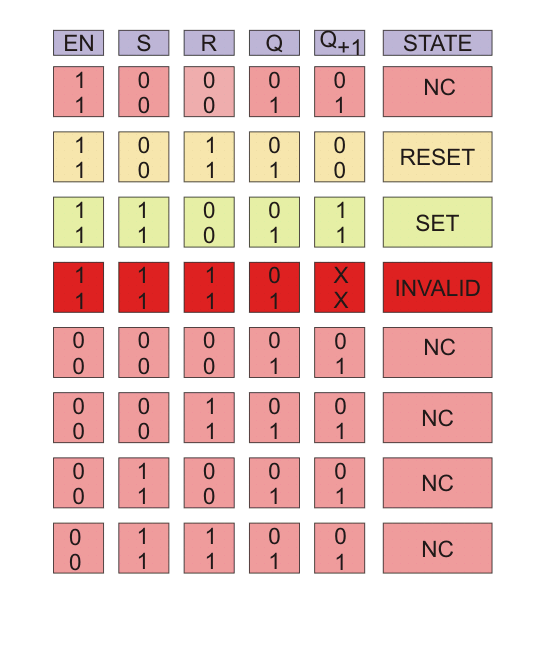

门控SR Latch真值表
的真值表对于门控式SR锁存器或门控式SR触发器如下表所示。
也有D门闩,JK人字拖,活跃的低SR触发器,门控SR触发器。你可以通过查看我们的完整列表了解更多关于时钟SR触发器和其他逻辑门逻辑门的问题。
