什么是SR触发器？

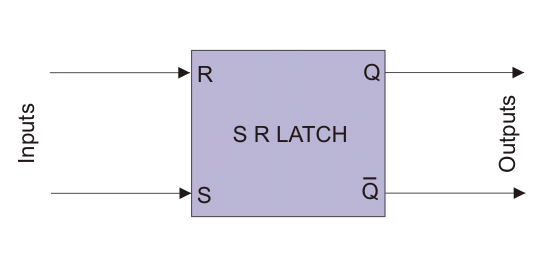

一个SR触发器（也称为一个SR闩锁）是最简单的类型拖鞋。它有两个输入s和r和两个输出q和 $\ overline {q}$ 。该锁存器的状态由Q的条件决定。如果Q为1，则允许设置锁存器，如果Q为0，则锁存被重置。该SR锁存器或触发器可以通过两个交叉耦合设计NAND盖茨或双交叉耦合也不是盖茨。

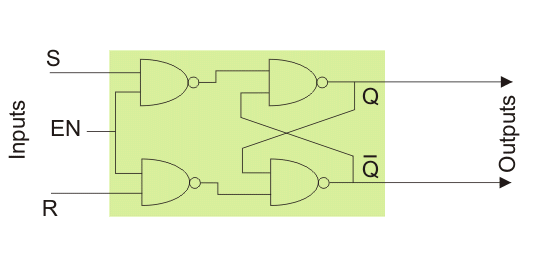

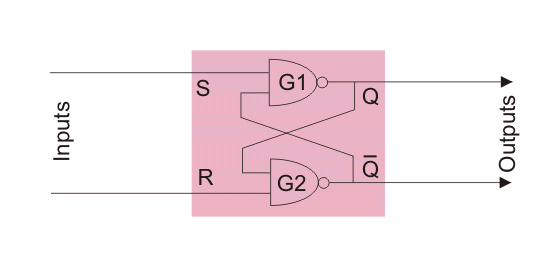

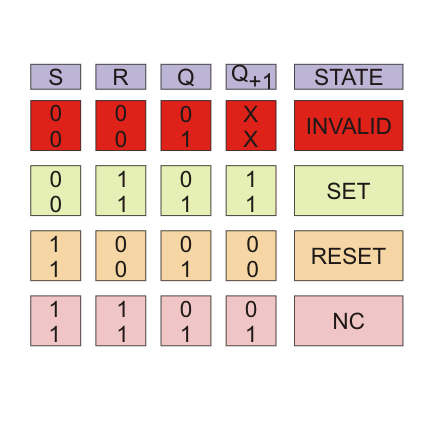

当我们使用或门设计此锁存器时，它将是一个有效的高S-R锁存器。这意味着它在S = 1.当我们通过使用NAND门设计时，它将是一个有效的低S-R锁存器。这意味着当S = 0.SR触发器也被称为SET RESET FLIP FLOP时设置。

下图显示了SR锁存器的逻辑电路。

在上面的逻辑电路中，如果s = 1和r = 0，则q变为1.让我们解释如何。

当至少一个输入为1时，NOR门始终会给输出0。
因此，当S被施加为1时栅极G2的输出。 $\ overline {q}$ 无论将第二输入Q到栅极的条件如何，都是0。
现在 $\ overline {q}$ 栅极G1的输入是否为R已经0的G1的输入变为0。因此，G1的输出现在 $\ overline {0 + 0}$ 或1.
所以无论Q的先前条件如何，它总是变成Q = 1 $\ overline {q}$ = 0时S = 1和r = 0.这被称为锁存器的设置条件。

在上面的逻辑电路中，如果s = 0和r = 1，则q变为0。让我们解释如何。

正如我们已经说过的那样，当至少一个输入为1时，NOR门始终会出现输出0。
因此，当R被施加为1时，栅极G1等的输出是0，无论第二输入的条件如何 $\ overline {q}$ 到门。
因此，无论Q的先前条件如何，它总是变为0，然后将该0馈回栅极G2的输入。本处的S已经是0，G2的两个输入都是0.因此，G2的输出为0.e. $\ overline {q}$ 将是1.如此，q = 0和 $\ overline {q}$ = 1何时，s = 0和r = 1.这被称为锁存器的复位条件。

在上面的逻辑电路中，如果s = 0并且还r = 0，则q保持与它相同。让我们解释如何。

首先假设Q先前是1。
现在G2的输入为0和1，为s = 0和q = 1。所以g2的输出等等。 $\ overline {q}$ 是 $\ overline {0 + 1}$ 或0。
现在G1的两个输入都为r = 0和 $\ overline {q}$ = 0。所以g1 i. q的输出是 $\ overline {0 + 0}$ 或1.
现在假设Q先前是0。
现在，G2的两个输入为0和1，为s = 0和q = 0.因此g2的输出为。 $\ overline {q}$ 是 $\ overline {0 + 0}$ 或1.
现在G1的输入为0和1，为r = 0和 $\ overline {q}$ = 1.所以g1 i.e.q的输出是 $\ overline {0 + 1}$ 或0。
所以证明Q保持与S = 0的当SR锁存器中的r = 0相同拖鞋。

在上述逻辑电路中，如果s = 1并且还r = 1，则q的条件是完全不可预测的。让我们解释如何。

首先假设Q先前是1。
现在G2的两个输入为1，如s = 1和q = 1.所以g2的输出。 $\ overline {q}$ 是 $\ overline {1 + 1}$ 或0。
现在G1的输入为1和0，如r = 1和 $\ overline {q}$ = 0.因此G1 I. Q的输出是 $\ overline {1 + 0}$ 或者。这意味着q被改变。
现在Q为0.所以G2的输入为1和0，为S = 1和Q = 0.因此G2的输出为即。 $\ overline {q}$ 是 $\ overline {1 + 0}$ 或者。这意味着 $\ overline {q}$ 没有变化。
现在G1的输入为1和0，如r = 1和 $\ overline {q}$ = 0.因此G1 I. Q的输出是 $\ overline {1 + 0}$ 或者。这意味着q不变。
