有效低SR闩锁或触发器：它是什么？（加真理表）

什么是活跃的低SR闩锁？

一个活跃的低位SR闩锁（或有效的低SR触发器）是一种类型闩锁当s = 0（低）时设置为。通常使用有效的低SR锁存器进行设计NAND盖茨。SR锁存器的逻辑电路如下所示。

在上面的逻辑电路中，如果s = 0和r = 1，则q成为1.让我们解释如何。

• 当至少一个输入为0时，NAND门始终赋予输出1。
• 因此，当S被施加为0时，栅极G1等的输出是1，无论第二输入的条件如何 到门。
• 现在，Q是栅极G2的输入，因此G2的输入都变为1，因为R已经是1.所以G2的输出现在 或0。
• 所以无论Q的先前条件如何，它总是变成Q = 1 = 0时s = 0和r = 1.这被称为锁存器的设置条件。

在上面的逻辑电路中，如果s = 1和r = 0，则q变为0.让我们解释如何。

• 正如我们所说的那样，当至少一个输入为0时，NAND门始终会给输出1。
• 因此，当r被施加为0时，栅极g2的输出I.。 1，无论将第二输入Q到栅极的条件如何。
• 所以无论什么可能是以前的条件 ，它始终变为1，然后将该1馈回栅极G1的输入。本前S已经是1，G1的两个输入都是1.因此，G1的输出为0.如此Q = 0和 = 1何时，s = 1和r = 0.这称为锁存器的复位条件。

在上述逻辑电路中，如果s = 1并且r = 1，则q与它保持相同。让我们解释如何。

• 首先假设Q先前是1。
• 当R = 1 Q = 1时，G2的两个输入都是1。所以G2的输出。 是 或0。
• 现在G1的输入为1和0，如r = 1和 = 0.所以g1的输出是q的 或1.
• 现在假设Q先前是0。
• 现在G2的输入为1和0，为r = 1和q = 0.因此g2的输出。 是 或1.
• 现在，G1的两个输入都是S = 1和1 = 1.所以G1的输出是Q是 或0。
• 因此，证明Q与Q相同，何时，S = 1以及r = 1。

在上述逻辑电路中，如果S = 0, R = 0，则Q的条件完全不可预测。让我们解释如何。

• 首先假设Q先前是0。
• 现在G2的两个输入为0，为r = 0和q = 0.因此g2的输出。 是 或1.
• 现在G1的输入为0和1，为s = 0和 = 1.所以G1的输出是Q是 或者1.这意味着q改变。
• 现在Q是1.所以G2的输入为0，为r = 0和q = 1.所以g2的输出。 是 或1.这意味着 没有变化。
• 现在G1的输入为0和1，为s = 0和 = 1.所以G1的输出是Q是 或者。这意味着q不变。

因此，当S和R都是0时，它变得不可预测的输出Q的值是否会改变或不变。这种条件s锁定通常避免。

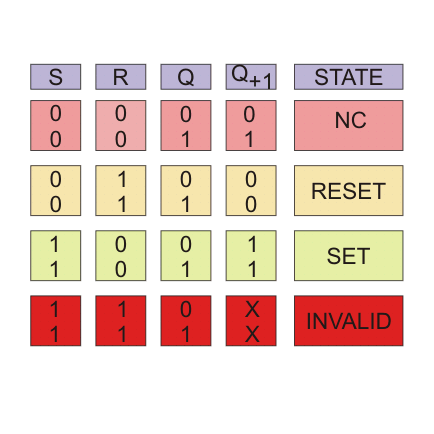

活跃低级SR锁定真理表

该真相表对于有效的低SR触发器（即SR锁存器）已显示在下表中。

还有d闩锁那JK拖鞋，和门控SR闩锁。您可以通过查看我们的全部列表了解有关有效的低SR触发器和其他逻辑门的更多信息逻辑盖茨问题。
