什么是h参数(混合参数?)
混合参数(也称为h参数)被称为“混合”参数,因为它们使用Z参数,Y参数电压比和电流比以表示电压和电流之间的关系两个端口网络。H参数用于描述难以测量Z或Y参数的电路的输入输出特性(如a晶体管)。
H参数封装了电路的所有重要的线性特性,所以它们对模拟非常有用。h参数下电压与电流的关系可以表示为:
这可以用矩阵形式表示为:
为了说明H参数有用的位置,牵引的情况理想变压器,其中不能使用Z参数。因为在这里,理想变压器中的电压和电流之间的关系是,
由于理想变压器的电压不能用电流表示,所以不可能分析a变压器因为变压器没有Z参数。相反,这个问题可以用使用来解决混合参数(即。h参数)。
如何在两个端口网络中找到H参数
让我们把a的输出端口短路两个端口网络如下所示,
现在,在短路输出端,输入电压与输入电流之比为:
这被称为短路输入阻抗。现在,短路输出口的输出电流与输入电流之比为:
这称为网络的短路电流增益。现在,我们打开1号端口的电路。在这种情况下,将没有输入电流(I1=0),但开路电压V1显示在端口1上,如下所示:
现在:
这被称为反向电压增益,因为这是网络的输入电压与输出电压的比值,而电压增益被定义为网络的输出电压与输入电压的比值。
现在:
它被称为开路输出准入。
h参数两个端口网络的等效网络
画h参数a的等效网络两个端口网络首先,我们要用h参数写出电压和电流的方程。这些都是:
式(i)可以表示为基于Kirchhoff电压法:
式(ii)可以表示为基于基尔霍夫电流定律:

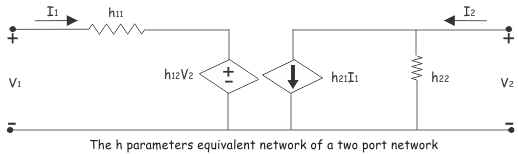

结合网络的这两个部分,我们得到:
逆混合参数或g参数
还有一组参数与h参数密切相关。这些参数被称为逆混合参数要么g参数。电流和电压之间的关系g参数表示为:
以矩阵形式:
地点:
g参数两个端口网络的等效网络
g参数可以用与h参数相似的方法得到。利用g参数可以构造出双端口网络的等效电路。
g参数下电流与电压的关系为:
根据等式(III),我们可以显示:
由式(iv)可知:

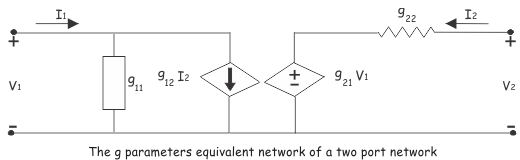

结合这两个回路,我们得到,
h参数用于分析双极结型晶体管或者是机器。而g参数用于分析结型场效应晶体管或JFET。
