一个键盘编码器基本上是十进制的84-2-1 BCD编码器。

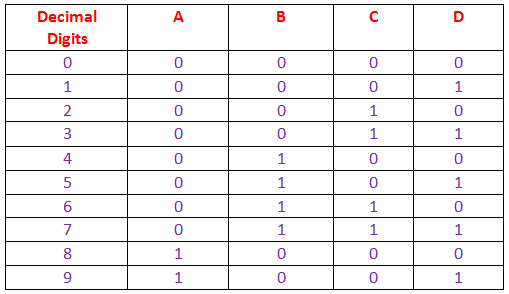

的真值表对于十进制到BCD的转换可以表示为:

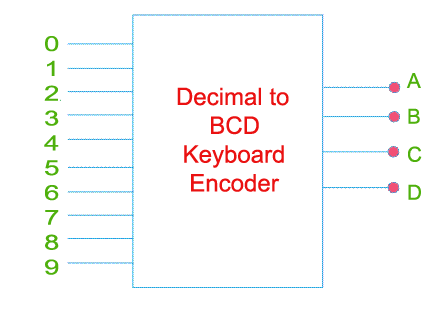

由上列真值表可知，该键盘编码器的逻辑电路必须有10个输入部分(0 ~ 9)和4个输出部分。A, B, C和D。

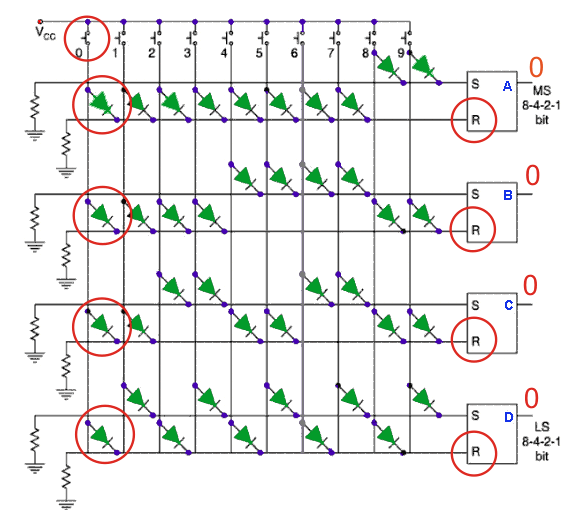

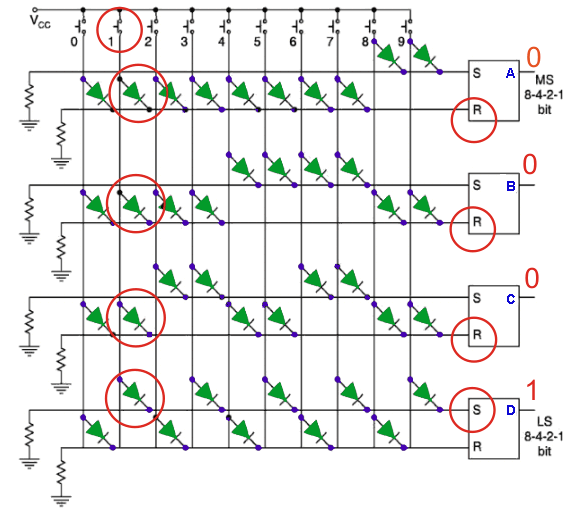

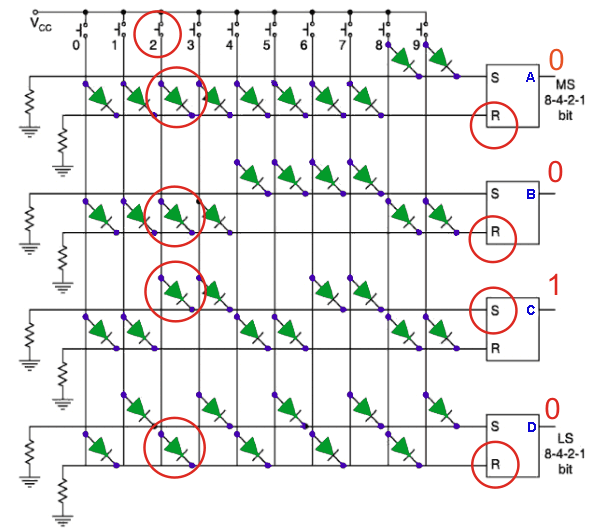

一个键盘编码器使用二极管矩阵。
在这里,老的人字拖用于存储任意键(0到9)按下实际键盘时的BCD输出。
