触发器转换

转换的人字拖使一种触发器的行为类似于另一种触发器触发器。为了使一个触发器模拟另一个触发器的行为，就必须增加某些附加电路和/或连接。

JK触发器到SR触发器的转换

步骤1:写出所需触发器的真值表
这里SR触发器是要设计使用的JK触发器。因此需要写出真值表SR触发器。

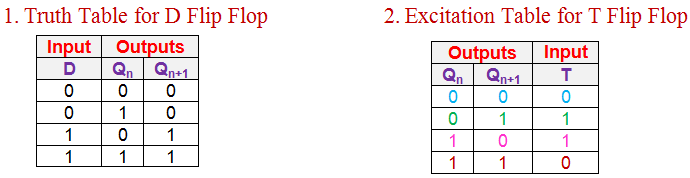

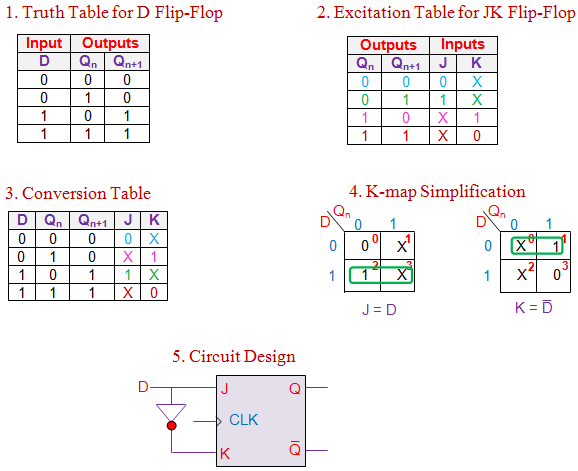

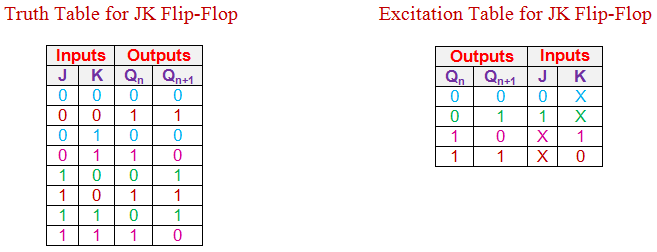

步骤2:由给定触发器的真值表得到其激励表
励磁表提供了有关输入的详细信息，这些输入必须提供给触发器以获得确定的下一个状态(Q_{n + 1})从已知的当前状态(Q_n)。

从真值表对于JK触发器，我们可以看到Q_{n + 1}从Q变成0_n对于(i) J = K = 0和(ii) J = 0和K =1(真值表第一行和第三行中的蓝色条目)= 0。

这意味着要获得下一个状态Q_{n + 1}当0从当前的国家问_n= 0时，J必须为0，而K可以为0或1。这由激励表的第一行(激励表第一行的蓝色条目)表示，其中K的值表示为‘X’，表示不关心条件。类似地，要从当前状态0获得下一个状态1，必须让J等于1，而K可以是0或1(由真值表的绿色条目表示)。这将导致激励表的第二行(绿色项)填入值Q_n= 0,问_{n + 1}= 1, J = 1, K = x。同样地，需要填写整个激励表(粉红色和深红色条目)。

步骤3:将给定触发器的激励表适当地附加到所需触发器的真值表中，得到转换表
这里的转换表是通过填充给定Q的J和K输入的值得到的_n和问_{n + 1}，参照励磁表。

步骤4:简化给定触发器的输入表达式
在这种情况下，我们需要得到输入J和K用S、R和Q表示的逻辑表达式_n使用合适的简化方法，比如K-map。

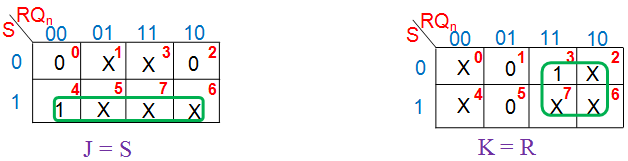

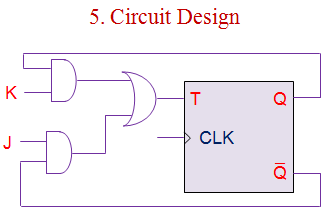

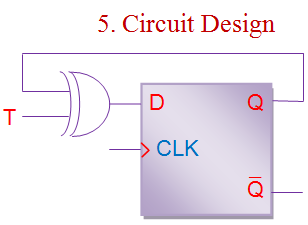

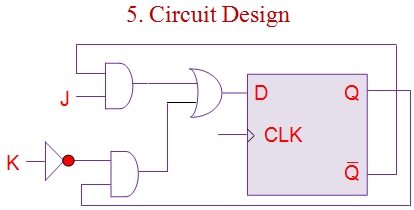

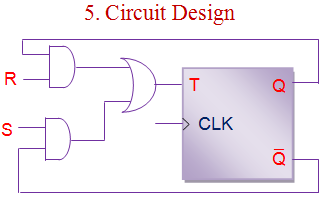

第五步:设计必要的电路并进行相应的连接
这里既不需要额外的电路，也不需要新的连接。

基于同样的理由，可以将给定的触发器转换为如下所示的任何其他类型的触发器。

JK触发器到D触发器的转换

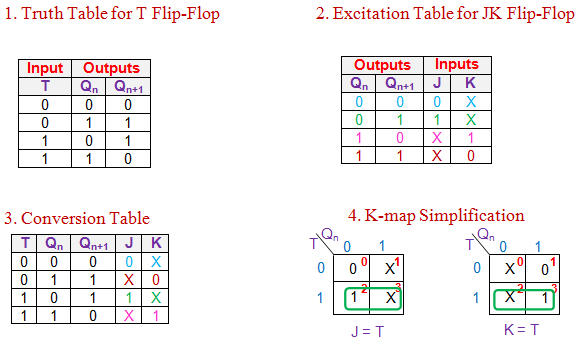

JK触发器到T触发器的转换

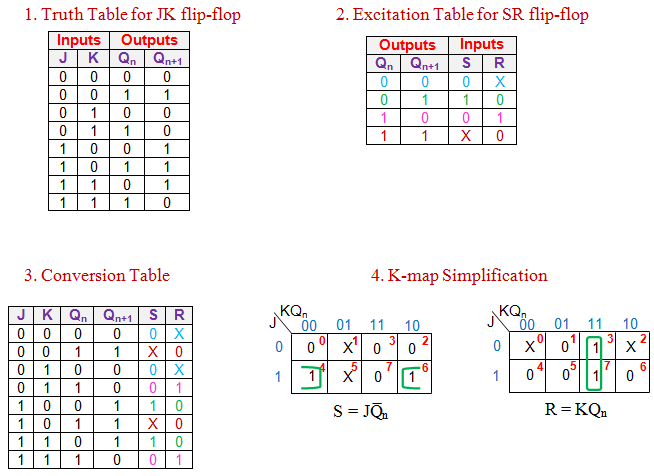

SR触发器到JK触发器的转换

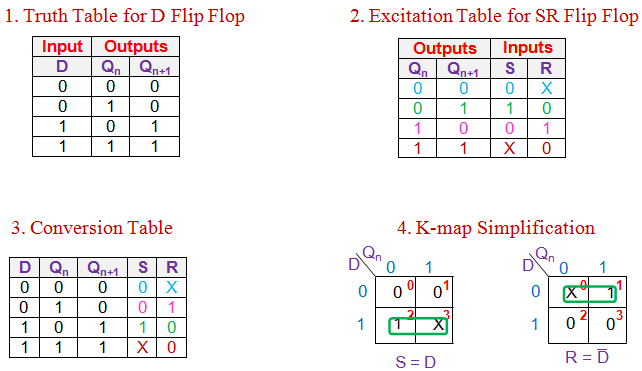

SR触发器到D触发器的转换

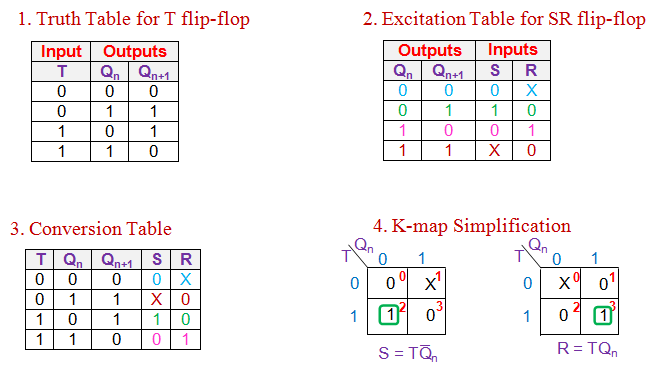

SR触发器到T触发器的转换

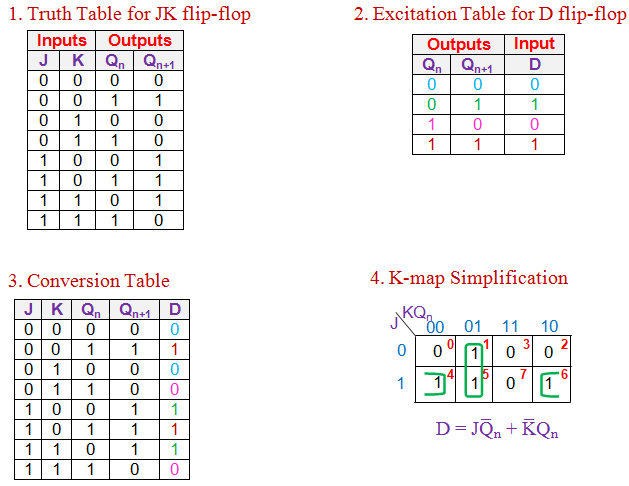

D触发器到JK触发器的转换

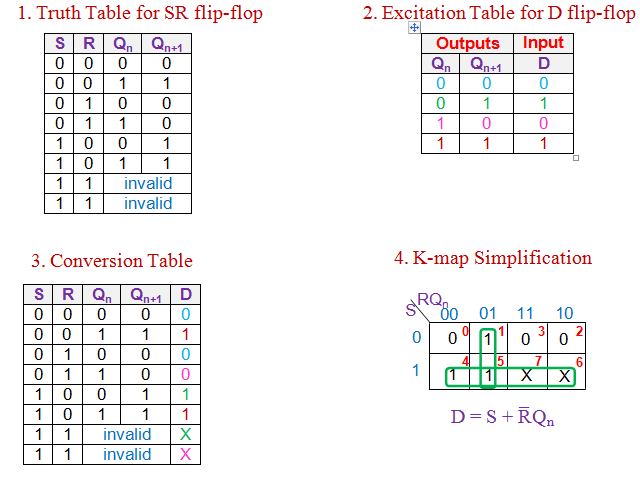

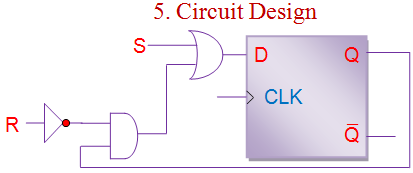

D触发器到SR触发器的转换

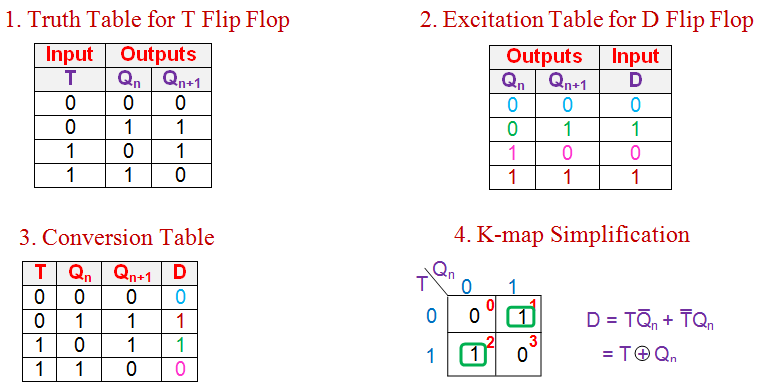

D触发器到T触发器的转换

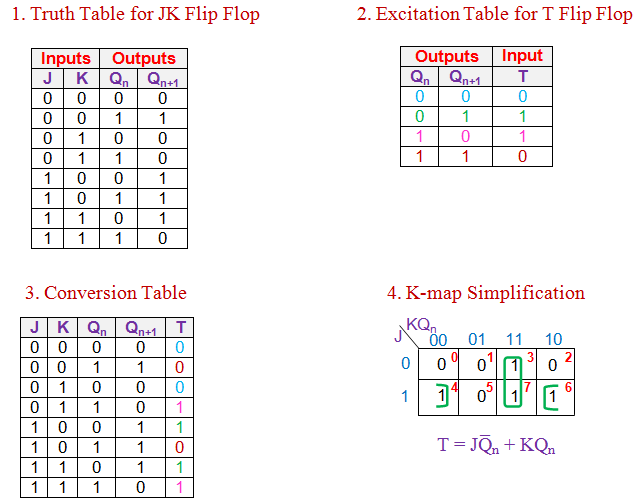

T触发器到JK触发器的转换

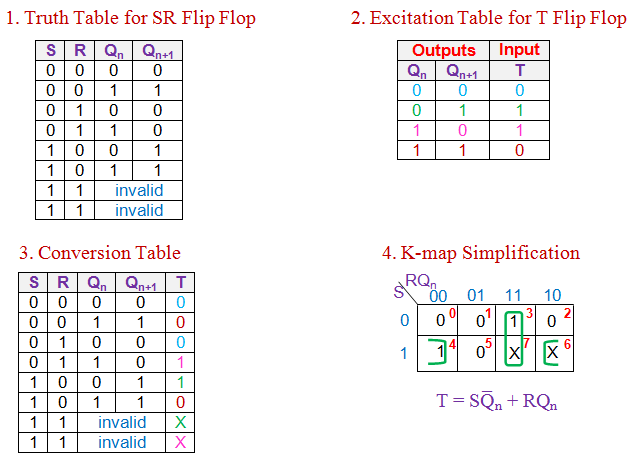

T触发器到SR触发器的转换

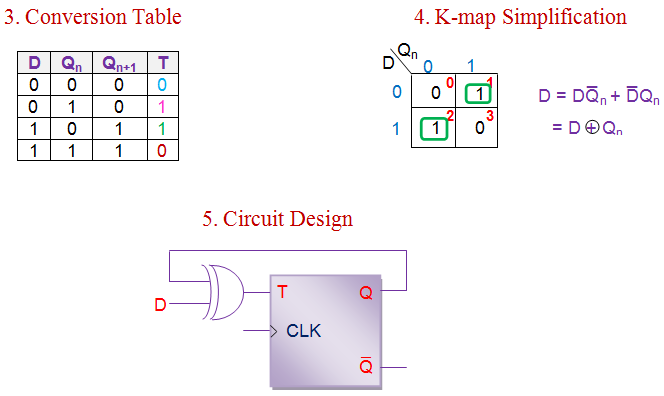

T触发器到D触发器的转换
