什么是波缠绕?
一个波绕组(也称串联绕组)是电枢绕组的一种。以及一个叠绕组,波浪绕组构成直流电机电枢绕组的两种类型之一。万博实力品牌
在波绕组中,我们将一个线圈的一端与另一个具有相同极性的线圈的起点连接起来。线圈侧(A - B)沿着电枢向前移动到另一个线圈侧,并依次通过北极和南极,直到返回到A导体(一个1- b1)躺在起跑线下。
这种缠绕和它的线圈形成波,这就是为什么我们叫它波缠绕。由于我们串联线圈,它也被称为串联绕组。波形绕组结构的示意图如下所示。
波状绕组可进一步分为:
- 单纯形波绕组
- 双波绕组
- 倒退波绕组
- 行波绕组
行波绕组
如果在一轮电枢之后,线圈将落在其起始槽的槽中,翼形称为渐进波绕组。
倒退的波绕组
如果在一轮电枢后,线圈落在其起始槽左边的槽机翼被称为倒退的波绕组。
在上图中,我们可以看到第二张指挥CD在第一张的左边导体。
关于单形波绕组的要点
在单工波绕组中,后节距(YB)和前节距(YF)都是奇数且符号相同。
背部间距和前距几乎等于极间距,并且可能等于或不同±2。+进行渐进式, - 用于倒退的绕组。
这里,z是绕组中的导体。p是杆子。
平均间距(Y一个)必须是整数,因为它可能闭切。
我们取±2(2),因为电枢经过一轮后,绕组降为类似于两根导线。
如果我们取一个平均螺距Z/P,然后在一个回合后,绕组将关闭自己,不包括所有线圈边。
由于平均间距必须是整数,因此不可能使用任何绕组。导体。
让我们把8根导线放在4极电机里。
如果是小数,波浪绕组是不可能的,但是如果有6个导体,那么绕组就可以完成。因为,
对于此问题,介绍了虚设线圈。

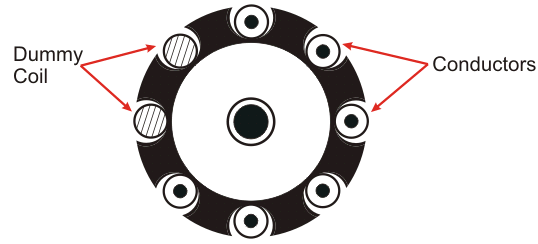

虚拟线圈
波绕组仅具有特定数量的导体和时隙组合。在卷绕店中的标准冲压并不总是可以根据设计要求组成的标准冲压器。在这种情况下,使用虚设线圈。
这些假线圈被放置在槽中,以使机器保持机械平衡,但它们与绕组的其他部分没有电连接。
在复波绕组中:
地点:
- M是线圈的重数
- 单绕组M = 1
- 双绕组M = 2
波浪绕组的构造
让我们开发一个具有34根导线、17个槽和4个极的机器的单形和渐进式波绕组图。
平均音高:

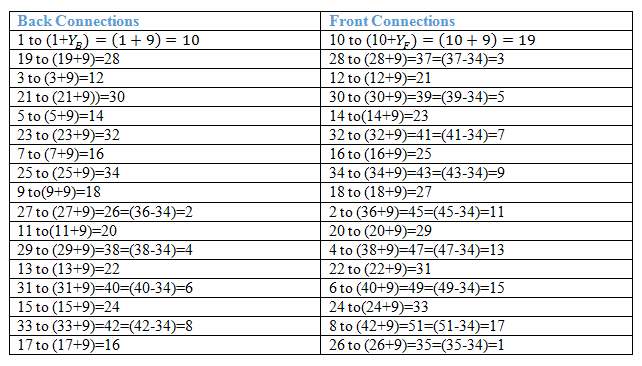

现在我们必须为连接图构造一个表:

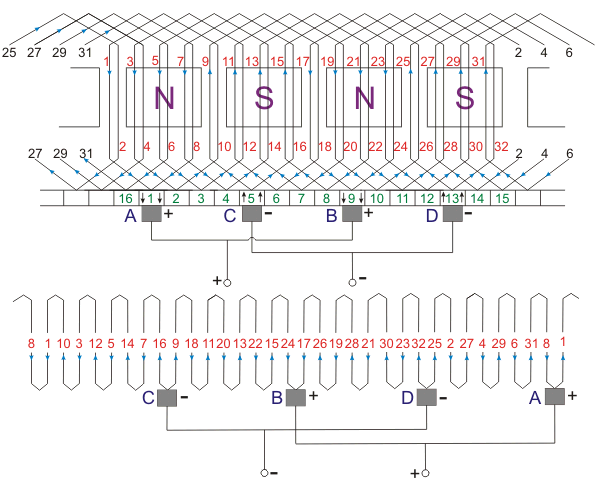

波绕线图
单形波绕组的优点
单工波绕组的优点包括:
- 在这个绕组,只有两个刷子是必需的,但更多的平行刷子可以增加,使它等于no。的波兰人。如果一个或多个电刷与换向器接触不良,仍有可能实现满意的操作。
- 这次绕组使闪光换是。它背后的原因是与机器的极数量无关。两个平行路径中的每一个的导体分布在整个圆周的枢轴周围。
- 不。= Z/2, Z为总no。导体。
- 产生电动势=每个路径X Z/2中感应的平均电动势
- 对于给定的极数和电枢导体,它所产生的电动势比电动势大叠绕组。因此波绕组用于高电压和低当前的万博实力品牌机器。该绕组适用于具有500-600V的电压额定值的小发电机电路。
- 电流流经每一个导体。
我一个是电枢电流。这种绕组的每路电流不能超过250A。 - 整个电路周围的合成电动势为零。
Simplex波绕组Disdvantages
单纯x波绕组的缺点包括:
- 波绕组不能用于具有更高的额定电流的机器,因万博实力品牌为它只有两条并行路径。
