多谐振荡器是非正弦弛豫振荡器，可分为三种类型:觉得多谐振荡器,单稳态多谐振荡器和双稳态多谐振荡器。
所有的系统都表现出保持稳定状态的自然倾向，这是一个众所周知的事实。然而，人们甚至可以设计出当外部触发时将切换到不稳定状态的电路。系统保持这种准稳定状态的时间取决于设计，可以通过改变相关电路元件的值来改变。在这个特定的时间间隔完成后，这些电路将自动恢复它们的稳定状态，即它们不需要任何形式的触发器来完成这个动作。这种电路可以称为单稳态多谐振荡器因为它们只有一个稳定的状态。由于同样的原因，它们甚至被称为单杆多谐振荡器、单杆多谐振荡器、单摆多谐振荡器或延迟多谐振荡器和单谐振荡器。

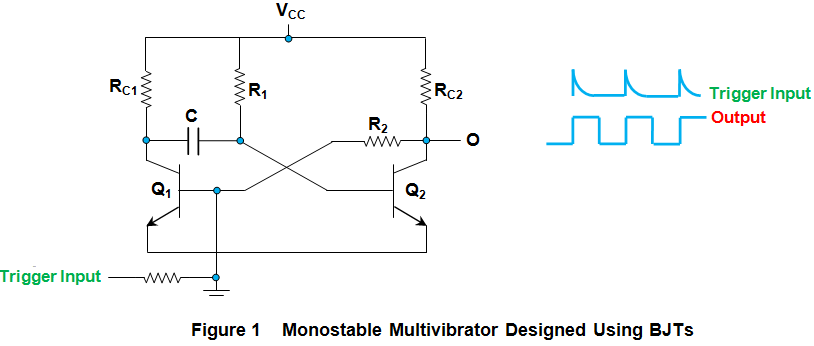

一般来说，单稳态多谐振荡器电路由两组元件组成，即无源(电阻和电容器)及有源(晶体管要么运算放大器要么555定时器ICs)。图1显示了这样的电路设计使用两个双极结晶体管(是)问1问：2,一个电容器C和四个电阻器rC1, RC2, R1和R.2。它们产生的输出信号的频率可以通过改变电路中电容和电阻的值来改变。
最初，所示的系统将处于其稳定状态，其中晶体管Q1Q2将饱和。结果，Q的收集器2将被短路到地面，因此输出将会很低。进一步在这个状态，电容器C的右板将是0.7 V，因为它连接到Q的基极2，而左侧板上的电荷将逐渐向v逐渐增加CC。将触发应用于Q的基础上1，它会打开，引起流动当前的通过R.C1。因此，采集器端Q1以及左板的电容器C将短路到地。这原因电容器放电，同时关闭Q2整个放电周期。这个关闭状态的Q2就是电路输出高的稳定或准稳定状态。
然而，在这段时间里，Q1仍然在其状态下，因为它的基地与高度相连电压点，Q的收集器2。接下来，通过打开Q循环重复2通过关闭Q1，一旦电容器完全放电。
在这类电路中，在电路恢复到稳定状态之前，输出保持高电平的时间是由设计的RC时间常数决定的。脉冲序列的数学表达式单稳态多谐振荡器T = 0。693 R1C.此外，值得注意的是，在这些设计中，与RC时间常数相比，连续触发脉冲之间的时间间隔应该保持更大。这是因为，如果不是这样，当下一个触发脉冲被施加时，输出仍然是高的，导致不满意的结果。
单稳态多刺肌在它们的输出处产生一个完全的方波，因为它们的输出与电容器充电。这些几乎是觉得多谐振荡器而且设计简单，价格低廉。结果,他们被广泛用作计时器,延迟电路,封闭的电路,频率分隔器,等也产生一些外部事件,固定的时间脉冲敏感的频率来控制模拟电路的输出,同步线、电视广播帧率再生旧磨损脉冲在电信和计算机系统和温和的音乐各种八度的电子器官。
