双稳态多谐振荡器

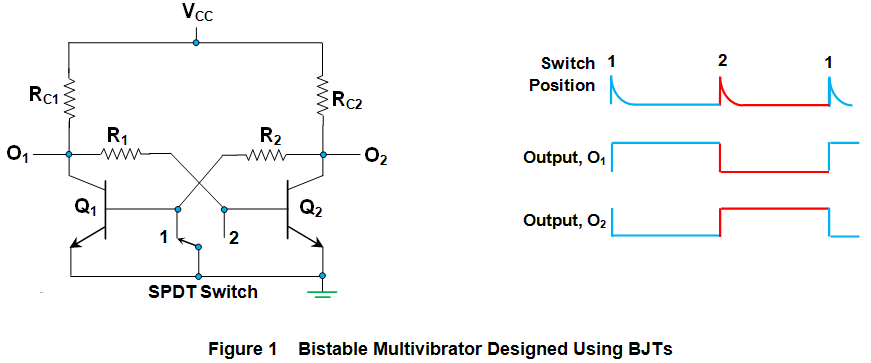

双稳态多谐振荡器是依赖于外部触发器的多谐振荡器,以便在其两个允许的稳定状态之间切换。这些电路也称为触发电路或eFcles jorcon电路或2级切换电路或二进制或更普遍人字拖,形成顺序数字系统的基本构建块。这些电路可以以不同的方式设计,例如,它们可以撰写晶体管要么OP-AMPS.要么555计时器与被动组件一起,电阻器。图1显示了使用两个设计的这种电路NPN双极结晶体管(bjts)q1问:2和四个电阻rC1.,R.C2.,R.1和R.2

双稳态多瓦特使用BJT设计

最初,让我们考虑SPDT开关是将晶体管Q的底部接地的位置11。结果,q1将被禁止(截止地区),而其收藏家将在v举行CC.,由于o的输出1会很高。这将偏置晶体管Q的偏差偏差2,切换它(进入饱和方式)。由于这一点,收藏家当前流过收集电阻器rC2.,缩短Q的收集器终端2地面。因此,在这种情况下,O处的输出2终端变低了。

除非在外部触发,否则电路的这种状态保持不变。在这种情况下,将开关位置从1到2改变为电路的外部触发器的动作。完成后,晶体管Q的基础2将接地,关闭(截止区域)。这也会导致vCC.出现在Q的收集器终端2,它在o在o的高输出中导致2终奌站。此外,在这个状态,q1将打开(进入饱和方式),因为它的基座连接到Q的收集器端子2通过R.2。由于这一点,Q的收集器端子1将被短路接地,导致终端O的输出1走低。再次保持电路的这种状态直至再次触发。

从提出的解释中,可以在双稳态电路的性质上结论以下两点。

  1. 保证电路不自动触发,因为它们依赖于用户提供的触发输入以改变其状态。
  2. 在这些电路中,在端子O处获得的输出波形1和o.2总是互相补充。

另外,应注意,在双稳态电路的情况下触发是通过电子装置而不是机械的触发。这种触发可以是非对称的或性质的。在不对称触发的情况下,从单独的源获得每个晶体管的触发,并且彼此独立。接下来,对称触发可以是以下类型中的任何一个:对称基本触发或对称收集器触发或对称的混合触发。
这些双稳态电路用作存储器存储设备,定时电路,分频器,电子拨动开关,计数电路,转移寄存器,时钟脉冲发生器,继电器控制器甚至在雷达和通信领域。
