555定时器集成电路IC是sigmagnetic公司于1970年推出的一种单片定时电路。该设备可以很容易地配置，以产生准确的，高稳定的时间延迟或振荡，只需添加少量额外的定时组件。555定时集成电路可作为8针金属可用或为8销或14针或16针浸渍。根据制造公司，IC的内部结构约为23左右晶体管, 2二极管16.电阻器。

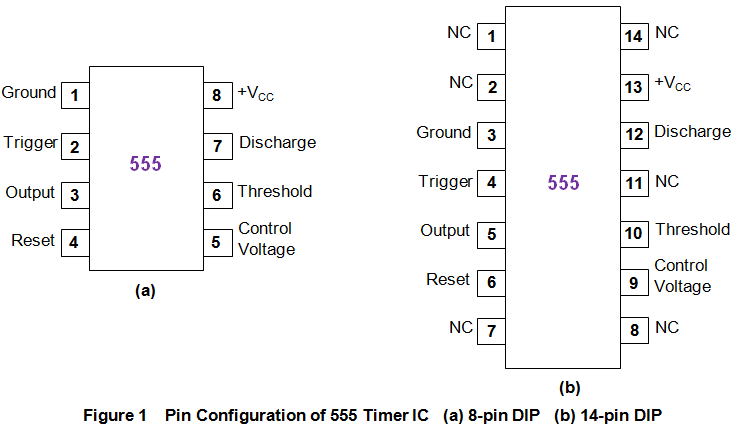

8-pin DIP和14-pin DIP的pin配置分别如图1a和1b所示。除了这些，它们也有CMOS版本，如摩托罗拉MC1455。

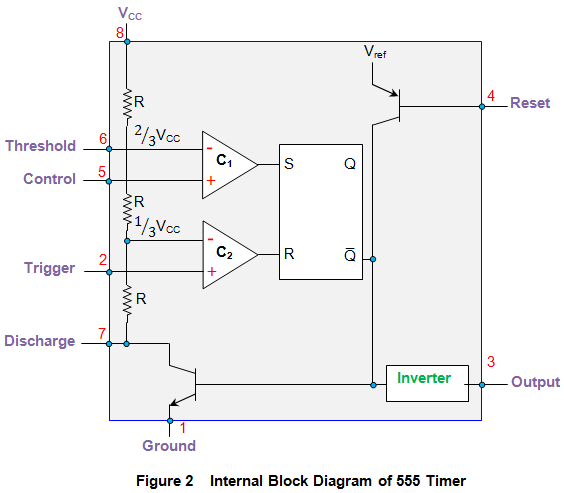

它的工作原理集成电路可以通过分析其内部结构来理解，如图2中的框图(为8针倾角)所示。从这一点来看，IC被认为是由
- 由三个等电阻（R）形成的电阻网络
正是由于这三个5 k ω电阻，IC才有了它的名字555定时器。这些安排了分压器配置，并因此提供电压2 / 3 VCC和1⁄3 VCC沿着链。 - 两个比较器
这两个设备旨在将用户提供的输入值与其参考电平进行比较，并因此触发输出拖鞋。
- 两个晶体管
这些都与设备的放电和复位操作有关。 - 老一个触发器
触发器的输出将被设置或重置比较器。 - 逆变器
逆变器被用来通过补充触发器的Q̅输出来获得设备的输出。
以下是关于与每个引脚相关的函数的简要说明
- 接地(8针的第1针和14针封装的第3针):
使用测量每一个电压的参考点。 - 触发器（8针和14针封装的引脚4的引脚2）：
当设备将被配置为行为像a时，这个引脚用于提供电路触发单稳态多谐振荡器。从图2可以明显看出，这个引脚是连接到比较器C的输入2它和1 / 3 V比较CC，作为其另一个终端的输入。结果，当用户提供的负脉冲超过1/3 V时CC（从电阻网络获得），该比较器的输出变高。这会导致输出QSR触发器变零，从而拉高它的Q̅引脚，使逆变器的输出低，从而导致从集成电路的高输出。 - 输出（8针和14针封装的引脚3的引脚3）：
这是可以获得IC的输出的销。555定时器IC为用户提供了两个选项，用于加载此PIN viz。地面和输出引脚。 - 复位(8针针4和14针包针6):
这个引脚可以被用户用来复位IC，因为用户提供的负脉冲在这个引脚上关闭相关的晶体管。这是因为，在这个引脚上的逻辑低导致输出拖鞋把放电晶体管打开。然而，通常这个引脚将被连接到+VCC以免在不使用时误触发。 - 控制电压(8针的引脚5和14针封装的引脚9):
该引脚用于控制阈值水平以及触发。此外，该引脚可用于控制输出波形的脉冲宽度作为电压应用在这个引脚决定了在什么条件下输出比较器(C1)切换其状态。同样的调节在输出波形中甚至可以通过连接a电位计到这个引脚。接下来，应该注意的是，当该引脚保持未使用时，它将通过0.01μF旁路到地面电容器以消除噪音问题。 - 阈值(8针的6针和14针封装的10针):
这个引脚连接到比较器C的正极1哪个是2⁄3 V的电压CC。接下来，当用户提供的电压超过这个参考水平2⁄3 VCC，c的输出1变高，因此将设置触发器的输出（Q）。由此，其输出（Q̅）的补充将较低，从而导致逆变器的高输出，除了IC的输出之外。 - 放电(8针的7针和14针封装的12针):
这个引脚连接到内部晶体管的集电极端555定时集成电路。一般来说，在这个端子和地之间会连接一个电容器。这电容器排出通过晶体管，当它饱和时，比较器C的输出经历了一个现象1设置触发器，指示阈值电压与控制电压的相比增加了阈值电压。另一方面，如果负负触发脉冲超过1/3 VCC的输出拖鞋当较低比较器的输出将上升时，输出就会下降。这一弯关上了晶体管在此期间，附接到其终端的电容器以由外部决定的速率开始充电电阻器和电容器。 - 供应（8针8的引脚8和14针封装的引脚13）：
这个引脚是用来提供电压在+5V ~ +18V wrt接地范围内。
这些集成电路因其多用途、紧凑、廉价和高可靠性而在电子工业中应用最为广泛。此外，这些设备被视为用于各种各样的应用，其中它们充当振子(觉得要么单稳态要么双稳态)、一次性定时器或延时定时器、脉冲发生器、LED或灯泡闪光灯，报警或音调发电机，分频器，逻辑时钟，电源供应商，直流-直流转换器、数字逻辑探头、模拟频率计、转速表、温度测量装置、控制装置、电压调节器等。
