不稳多谐振荡器

多谐振荡器是非正弦振荡器，通常是带正反馈的两级放大器。这些电路由两者组成有源和无源元件。活动组件包括诸如BJTs (双极结型晶体管)、场效应晶体管(场效应晶体管)、真空管、运算放大器和555定时器ICs。无源元件包括电阻和电容等元件。然而，在设计它们时，必须注意确保电路的两级在截止区和饱和区之间不断地改变它们的状态。
多谐振荡器有三种类型，即:不稳定多谐振荡器，单稳态多谐振荡器和双稳态多谐振荡器。不稳定的多谐振荡器是没有稳定状态的多谐子，即输出在两种允许状态之间连续振荡的多谐子。因此，它们在输出时产生方波，并被认为在本质上是自由运行的。此外，除了直流电源，这些多谐振荡器不需要任何类型的外部触发，因此它们属于弛豫振荡器的范畴。

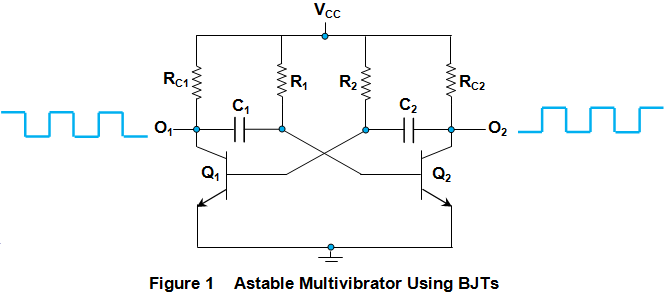

图1显示了使用两个BJTs Q设计的电路₁和问₂C，两个电容器₁和C₂和四个电阻R_C1, R_C2, R₁和R₂。可以通过改变信号的值来改变输出信号的频率电容器电阻器存在于电路中。

在这种电路中，应用电源电压V_CC导致了晶体管由于它们的电学性质不可避免的不同而比另一个更早打开。现在，我们假设Q₂首先接通，引起集电极流动当前的通过R_C2。

这导致了电容器C的右板₂因此，即使它的左板也将被接地(假设C₂卸货)。这个回路关闭了晶体管Q₁哪一个导致了电容器C的左板₁浮动。然而，它的右板将获得0.7 V的电荷，因为它连接到正向偏置Q的基部₂。在这种状态下，输出O₁将会很高，而在O₂将低。从那时起，C₁继续通过R充电_C1直到左端获得V的电压_CC。此外，同时，甚至C₂通过电阻R充电₂增加左端电压。

随着这一过程的继续，出现了一种情况，即C的左极板处的电压₂等于0。7 V，这使Q的结产生正向偏移₁，使设备打开。当这种情况发生时，Q的两端都是收集器₁以及C的左端₁将短路到地面。这就导致了C的右板₁获得-V的电压_CC，关闭Q值₂。这将导致输出O₂要走高，而输出O₁就低。
接下来,C₁从R开始充电₁，当其右板变成0.7 V时，继续循环。这种循环现象会产生振荡波形，在两个晶体管的集电极上产生互补的方波信号。

不稳定多谐振荡器的应用

不稳定的多谐振荡器由于其简单、可靠、易于构造等优点，被广泛应用于脉冲位置调制、频率调制等领域。
