电机保护断路器是一种专门的类型吗电气保护专为的设备电动机，就像他们的名字一样。电动机具有大量应用，用于驱动所有类型的机械设备，因此可以充分保护它们非常重要MPCBS.。以下是一些在工商业楼宇中使用电动机驱动的装置的例子:
- 屋顶空调，冷却器，压缩机，热泵和冷却塔。
- 提取和注入风扇，以及空气处理单元。
- 抽水系统。
- 电梯和其他吊装装置。
- 工业输送带和其他机械用于制造工艺。
在所有这些电机的工业和商业应用中，MPCB具有提供电气保护的关键作用。
什么是电机保护断路器?它的功能是什么?
一种电机保护断路器， 要么MPCB，是一种专用机电装置，可与60Hz和50Hz的电机电路一起使用。它有几种功能，可以为电机提供安全的电源：
- 防止保护电气故障例如短路，线对地故障和线对线故障。MPCB可以中断任何低于其开断能力的电气故障。
- 电机过载保护，当电机绘制时电流长期高于其铭牌价值。过载保护通常在MPCBS中可调。
- 相位不平衡和相位丢失保护。这两种情况都会严重损害a三相电机如果检测到故障，MPCB将在任何一种情况下断开电机。
- 热延迟以防止电机在过载后立即转回，使电机时间冷却。如果重新打开，过热的电机可能会被永久损坏。
- 电机电路开关-MPCBs通常为这个目的配备按钮或转盘。
- 故障信号,大多数模型电动机保护断路器有一个LED每当MPCB跳闸时都会显示的显示。这是附近的人员的视觉指示，即发生故障并且在故障被解决之前不得再次连接电动机。
- 自动重新连接 -一些MPCB模型允许输入冷却时间，以便在存在过载之后，电机将自动重启。
电动机是昂贵的设备，因此电机保护断路器的作用非常重要。如果电机没有正确保护，可能需要进行昂贵的维修工作，甚至完全更换设备。用MPCB充分保护的电动机将具有更长的使用寿命。
电机保护断路器工作原理
电机保护断路器可以被认为是热磁断路器的一种，但具有额外的功能，是专门为保护电动机而设计的。它的基本工作原理与其他的都是相似的断路器。
- 热保护用于防止电动机防止过载。它基于扩展和收缩接触，如果检测到电流过量，则断开电机。知道热保护具有延迟响应非常重要，以允许高浪涌潮流当电机开始时。但是，如果电机无法出于某种原因启动，则热保护将响应延长的浪涌电流追踪。
- 当存在短路，线路故障或其他高电流时使用磁保护电气故障。与热保护不同，磁保护是瞬间的;立即断开危险的故障电流。
- MPCB和其他断路器之间的主要区别在于MPCB可以提供防止相位不平衡和相位损失的保护。三相电路电机需要具有平衡电压的三个实时导线，以便有效地运行。不平衡超过2％的人对电机的使用寿命有害。如果其中一个相电压突然丢失，则效果更具损害，因为电机只能以两个阶段运行。电动机保护断路器能够通过测量相电压之间的差异来检测这些条件，并且在发生时立即断开电动机。值得注意的是，相电流不平衡是正常的三相系统该功率单独的单相加载，但是当时是不可接受的三相电路功率电动机。
- MPCBs还配备了手动中断机制，允许断开电机的更换或维护。
- 电机保护断路器可提供各种电流等级，其最佳功能之一是许多型号允许调整当前的额定值。这意味着可以配置相同的MCPB以保护不同容量的电动机。
异步电动机的保护
在行业中使用的大多数电机都是异步电动机，也称为一个鼠笼式感应电动机。这些汽车使用三相电力创造旋转磁场，其又磁化转子造成旋转运动。在为异步电动机和选择电机保护断路器设计电气保护时，存在一些非常重要的因素需要考虑保护其他类型的其他类型电路。
- 异步电动机在启动过程中会产生非常大的励磁涌流，因为它们必须建立一个旋转磁场。这种电流在几分之一秒内可达到额定值的500%至800%。由于这个原因，MPCB磁保护跳闸的值大于额定电流的10倍，不像某些类型微型断路器可在3倍额定电流时跳闸。在这些情况下，使用除MPCB以外的断路器甚至不允许在磁保护跳闸之前启动电机。为了减少浪涌电流，一个很常见的做法是在电动机保护断路器的基础上加一个降电压电动机起动器。
- 异步电动机要求三相导体具有平衡电压以便正常运行。如果相导体的不平衡大于2％，则电机将随着时间的推移遭受损坏，并且将具有减少的使用寿命。电动机也会倾向于过热，导致额外的能量费用作为废热。出于这个原因，一个电机断路器必须能够检测相位不平衡，并断开相应的电机。
- 如果完全断开两个阶段，则电动机将保持操作，但剩余两个阶段中的电流将在电不平衡引起的额定值上升，并且可能会燃烧电机的绕组。因此，电机保护器必须立即在检测到相位不平衡或相位损失时立即跳闸。这是通过测量相导体之间的电流的差异来实现这一点。如果其中一个相电流与其他两个相比升高或下降，则表示不平衡。同样，如果相电流之一落到零，而另一个剩余剩余，则发生了相位损失。
然后，可以使用哪种断路器用于保护异步电动机？制造商通常提供三种不同的电机保护断路器，可用于各种电压和电流，以满足大多数异步电机保护需求。
在电机保护断路器的基础上加一个接触器可以自动控制电机的启动和断开，这是很常见的。该系统还可能包括和欠压保护装置，当系统电压下降大大低于额定值时，它断开电机。
电机保护断路器尺寸（选择指南）
这两个主要因素决定了适足性电机保护断路器大小是电机本身的铭牌电压和铭牌电流。
- MPCB电压额定值必须与电机的铭牌电压匹配。通常，电机保护断路器可用于各种电压额定值，如230 V，380 V，415 V，440 V，500 V和660 V AC。
- 一旦知道电压，就要检查电动机的铭牌电流。重要的是要注意，实际运行电流可能低于铭牌电流，特别是在电机未满载的情况下。然而，MPCB必须总是根据铭牌上的电流值来选择，以便在电动机启动时允许涌流。例如，一个铭牌电流为20安培的电机在部分负载运行时可能会产生更小的电流，但MPCB必须根据20安培的额定值来选择，否则电机在满载时可能跳闸。
- 电机保护断路器然后可以校准到适当的电动机受保护的精确电流值。它们通常具有调整范围。例如，在32安培的MPCB额定电机可用于额定电流低至22安培的电机。如果用更有效的模型更换需要较低电流的电动机更换电动机，这非常有用，因为它不需要更换电机破碎机。
- 即使A电机保护断路器的大小要根据被保护的电动机来确定，使用足够的电线也很重要。为了提供足够的保护，导线必须能够安全地传导额定电流。尺寸过小的电线会过热，绝缘会熔化，即使安装了断路器，也可能发生电气故障。
电机保护断路器规范图表

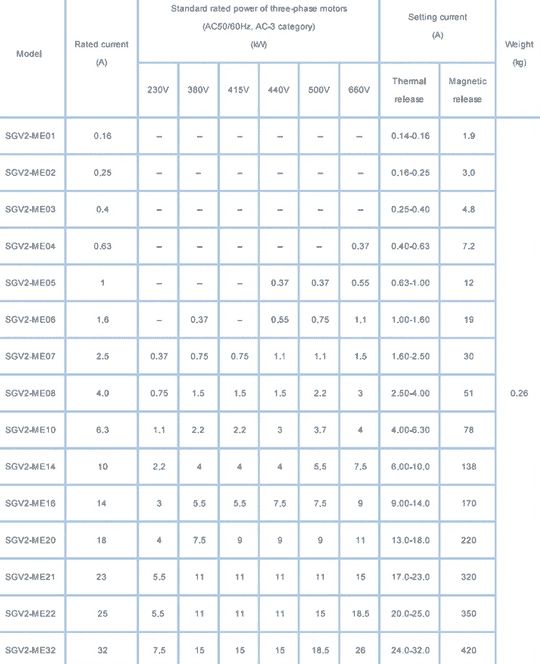

MPCB制造商通常提供呈现断路器的技术规格的图表，以简化选择过程。作为示例提供的以下图表是为了电机断路器SGV2-ME模型由CGSL制造。
热和磁保护操作的电流值显示在热释放和磁性释放柱中。在安装MPCB之前，验证电压和电流额定值与受保护电机兼容非常重要。
结论电机保护断路器
电机保护断路器在电气安全方面具有非常重要的作用，因为它们保护的电机在商业建筑和行业中拥有各种各样的应用。
异步电动机是工业和商业环境中最常见的一种电动机，它有特殊的保护要求，只有电动机保护断路器才能满足。也可以用其他保护或自动化设备，如欠压保护、定时器和降压电机启动器来补充MPCB。
为了提供可靠的电机保护，MPCB的适当选择是关键。太小的MPCB甚至不允许电机启动，而过大的MPCB可能无法检测受保护电动机的过电流条件。
