两个类型的心脏除颤器显示如下。
- 交流去纤颤器
- 直流除颤器

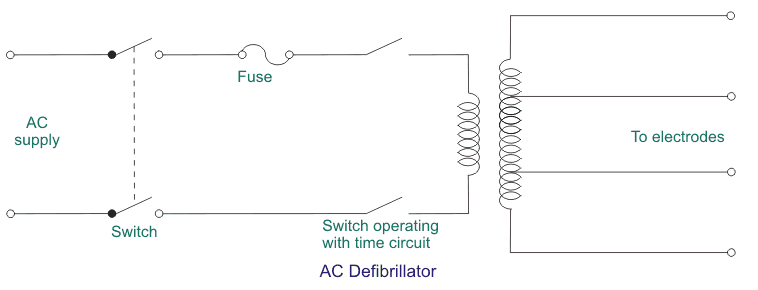

交流去纤颤器
一个AC除颤器是最古老和最简单的类型。AC除颤器的构造是这样的，内部和外部的去纤颤都有合适的值。在交流电除颤中，50hz的交流电频率通过电极对胸部施加0.25到1秒的冲击。通过电击使心脏再同步的过程称为“反电击”。
持续除颤直到病人对治疗有反应。交流除颤器由升压变压器有一级和二级绕组，两个开关。交流电源通过开关和保险丝通到变压器的一次绕组。定时电路与开关相连，开关用于预置除颤器向患者传递电击的时间。
一个电阻和一个简单的电容器网络或单稳态多谐振荡器形成时序电路。它由脚踏开关或按钮开关触发。沿二次绕组可提供多种攻丝。它们与电极相连，电极将电击传递到病人的心脏。交流外置除颤时，电压值应在250v ~ 750v之间。
为安全起见，次级线圈应与地球隔离，以避免冲击。对于内部纤颤，电压值在60v到250v之间。为了产生均匀同时的心脏肌肉收缩，大电流被用于体外除颤。然而，这导致电极下的皮肤烧伤和心脏肌肉的剧烈收缩。它也会导致心房纤颤停止心室纤颤。

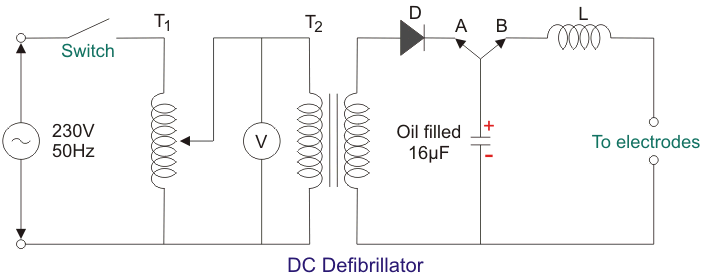

直流除颤器
直流除颤器不会产生副作用，也不会产生正常的心跳。当高能量电击通过暴露在病人心脏或胸部的放电电容时，可避免心室纤颤。直流除颤器由汽车变压器T1这是主要的高电压互感器T2。
一个二极管整流器从T整流输出电压2。连接真空型高压开关。在位置A，开关连接到一端电容器。在此位置连接时电容器的指控到一个电压。电极手柄上的脚开关用于给病人传递电击。
现在高压开关将它的位置改变为B使得电容器通过电极向心脏放电。减缓来自电容器的放电电感器L被放置在一个电极引线中。这个L产生一个反电压，降低电容器放电价值。
