高压变压器

高电压变形金刚通常用于高电压用于测试的实验室。该变压器在正常运行时，当被测绝缘发生故障时，会产生瞬态电压和电涌。为了承受这些冲击电压，这些变压器的绝缘必须精心设计。这些变压器通常是单相铁芯型变压器。

这类型的变压器一般是油浸的。电木板材用于高低压绕组的分离。用于高压的高压变压器电缆测试还需要供给充足电流。这可以产生大量的热量，因此，这些变压器的冷却系统是经过精心设计的。还需要特别注意，以确保适当变压器电压调整。

为绝缘测试在测试过程中，绝缘体发生故障时，会有巨大的电流流过变压器。为了限制这个电流，一个高电阻与变压器串联。

由于绝缘测试不要求高电流，用于此目的的高压变压器不需要高kVA额定值。下表列出了各种测试用变压器的额定功率。最高电压为500千伏时，一般只使用单台高压变压器。

超过500千伏，使用单个变压器已不再经济(体积太大)。在这些需要超过500kv的情况下，两个单元串联产生所需的电压。

下图为两个变压器的典型级联连接。

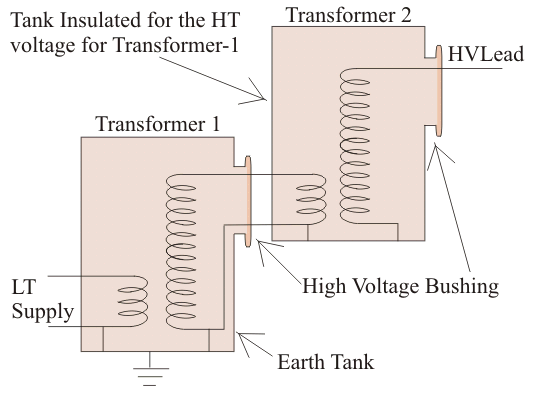

低电压是否供给a的低压绕组升压变压器1如下图所示。这个容器变压器是接地的。这个变压器的二次，是连接到接地罐和另一端出来通过高压套管。该套管经过特殊设计和制造，能够承受变压器油箱的接地电压的二次高电压。另一个分接端子也穿过这个高压套管。所述高压端和分接端子端通过所述第二变压器的一次连接。第二变压器的第二绕组的一端与第二变压器的罐体相连。第二变压器的油箱不像第一变压器那样接地。这是隔离和绝缘的地球为变压器的全二次电压。

第二变压器的高压或二次绕组的一端接地，另一端单独从高压套管出来，给被测设备和绝缘子提供高压。

电压调整

应避免变压器高压侧的浪涌。另外为了测量电压的准确性，变压器的电压调节应足够平稳。试验过程中电压的突然变化也应避免。电压调整器在测试过程中不应扭曲电压波形。

高压变压器的输出电压是通过改变一次侧的输入电压来调节的。

一次侧输入电压的这种变化可以通过以下方式实现:

1. 的变化交流发电机励磁电流。
2. 插入电阻或电感在交流发电机的供电电路中。
3. 使用感应调节器。
4. 使用了变压器。

交流发电机励磁电流的变化

如果使用一台交流发电机供电高电压互感器，可以采用交流发电机励磁电流的变化方法。交流发电机在空载时给出电压的正弦波形。但在负载条件下，该电压波形不应被扭曲也是可取的。这是通过在定子和转子之间制造一个更大的气隙来实现的，或者通过使用特殊设计的交流发电机电枢绕组。

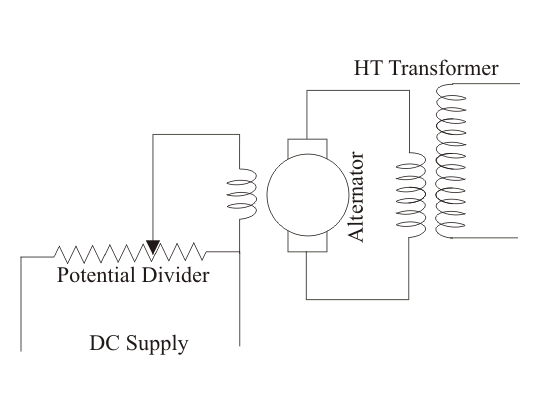

在这种情况下，调节电压时，变压器的一次不需要串联阻抗。因此，在通过交流发电机励磁电流的变化来调节电压时，可以避免由于插入阻抗而引起的电压波形畸变。交流发电机的励磁电流以a为变量分压器，通过直流电源连接到现场。该方法通过切断所需的磁场电流来中和磁场的剩余磁场，从而实现零电压。

通过插入电阻或电感来调节电压

当实验室没有规定使用单独的交流发电机进行高压试验时，采用此方法。当测试小型设备时，高压变压器从交流电馈电。高压变压器的电源电压的变化是通过插入得到的电阻与交流电源串联。滑动>电阻最适合于实现变压器一次电压的平稳调节。

有时，电阻也可以通过主电源连接起来，并用作a分压器，以提供可变电压给变压器。

这个方法很简单，但它有一个功率损耗问题，因为功率损耗过大，通过电阻进行高功率测试。高功率应用所需的高电阻也意味着这种方法不具成本效益。由于这些缺点，该方法限制了中低功率的应用。一般来说，这仅限于额定电压在2kva到3kva之间的设备。

透过连接一个扼流圈(电感器)与变压器的一次回路串联。电压的变化可以通过改变扼流圈中铁芯的位置来得到。这意味着，通过插入和取出铁芯在线圈内，电压变化是实现的。由于功率损耗小，该方法比电阻法效率更高。

尽管有这样的优点，但这种方法仍然存在一些固有的缺点:

1. 对于更高的功率，非常大的尺寸的扼流圈是必需的。
2. 总是有一个很好的机会电压畸变由于铁芯在线圈。
3. 这种方法的另一个缺点，实际上是它的增加电感将增加变压器的一次电压而不是降低它，如果功率因数在试验变压器的二次侧的负载是领先的，这是经常发生的情况。

感应调节器的方法

电感调节器控制适用于各种功率范围。它可以有效地用于所有负载和功率因数。该方法可以实现电压从零到全量程的平滑调节。感应调节器实质上是一个可变变压器。这种可变变压器的二次电压可以通过改变一次匝数来改变。通过旋转连接在变压器上的旋钮来实现一次旋转的变化。

在这种类型的可变变压器中，一次绕组和二次绕组的匝数相同。但是，当我们旋转连接在变压器上的旋钮时，主要的主动匝数会发生变化，因此匝比最终导致二次电压变化的变化。

在设计这种类型的变压器时，重要的是转子侧的变压器绕组要经过充分的设计，这样它才不会扭曲测试电压的实际波形。

最适用于感应式调压器的方法高电压互感器,用于电力电缆测试的目的。因为它在任何量级的负载下电压的逐渐变化都有利于这种工作。

通过抽头变压器的电压变化

用这种方法变压器电压调整，采用抽头变压器。抽头变压器电压变化的原理很简单。

在这种布置中，变压器的一次侧与LT供电总管相连。变压器的次级绕组在各点上抽头。的电压高温变压器的一次电源由这些抽头提供。

当分接开关的触点从一个分接点移动到另一个分接点时，就有可能出现分接变压器二次回路断开的情况。由于这种开口，高压变压器有很高的几率涌流。

为了避免这种情况，分接开关使用两个接触刷。它与相邻的螺柱和缓冲器接触电阻或在它们之间的电抗线圈，以防止变压器绕组的某一段短路。

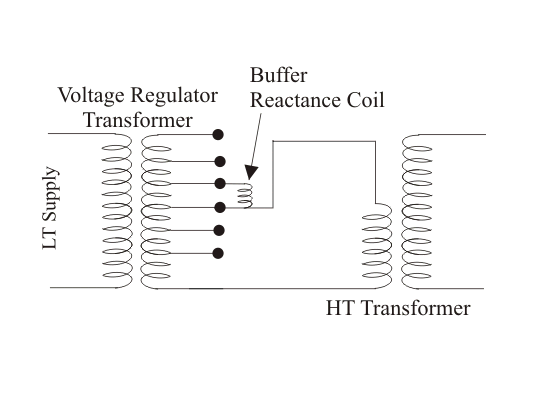

在下图中，我们将一个双绕组变压器显示为抽头变压器。不是一个汽车变压器也可以用。

为了逐步调节，在使用精细攻丝的同时还要使用若干道攻丝。这种采用抽头变压器调压的方法具有效率高、波形失真小等优点电压降在电路中，只有电压波被放大。

由于绕组被抽头，电压调节不是很顺利。但在抽头变压器的二次绕组中使用大量抽头可以使其更加光滑，但增加了变压器的成本。

因此，本文采用了这种电压调节方法高电压互感器只有在需要大型和昂贵的开关柜测试时才需要。
