通用移位登记册

通用移位寄存器是一个寄存器，可以配置为通过向右或向左转移到任何模式（串行或并行）中加载和/或检索数据。换句话说，单向设计的组合设计（数据位的右移或左转）Siso.那SIPO那PISO那琵琶）和双向移位寄存器随着并行载荷提供称为通用移位寄存器。这样一个移位寄存器图1示出了能够存储N个输入比特。

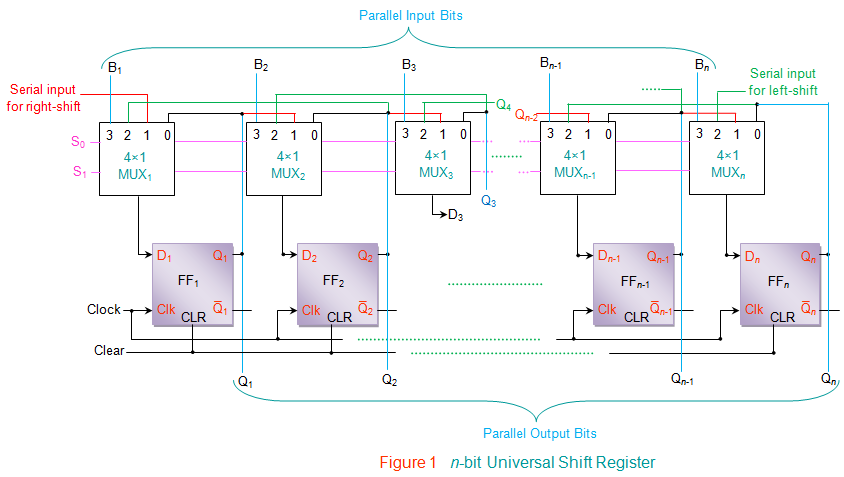

图1所示的设计使用N 4×1多路复用器来驱动寄存器中的N触发器的输入引脚，该寄存器也连接到时钟和清除输入。全部多路复用器在电路中，共享相同的选择行，s₁和s_0.（图中的粉红色线），以选择移位寄存器操作的模式。还可以看出，Mux驾驶特定的拖鞋有它

1. 第一个输入（引脚编号0）连接到同一触发器的输出引脚I.为零^TH.mux的别针₁连接到q₁，零^TH.mux的别针₂连接到q₂，......零^TH.mux的别针_N.连接到q_N.。
2. 第二输入（引脚编号1）连接到非常先前的触发器的输出（除了第一触发器FF之外₁在它的情况下，它类似于串行输入到要朝向右移的输入数据比特），即Mux的第一个引脚₂连接到q₁，第一针的笨蛋_3.连接到q₂，... mux的第一针_N.连接到q_N-1。
3. Third input (Pin Number 2) connected to the output of the very-next flip-flop (except the first flip-flop FFn where it acts like an serial-input to the input data bits which are to be shifted towards left) i.e. second pin of MUX₁连接到q₂，mux的第二个引脚₂连接到q_3.，...... ux的第二个pin_N-1连接到q_N.。
4. 第四输入（引脚编号3）连接到要存储到寄存器中的输入数据字的各个位，从而为并行负载提供设施。

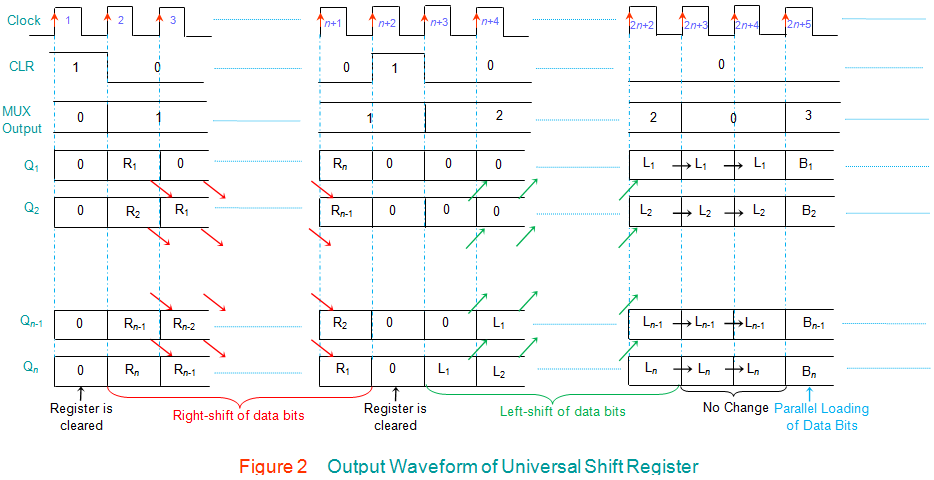

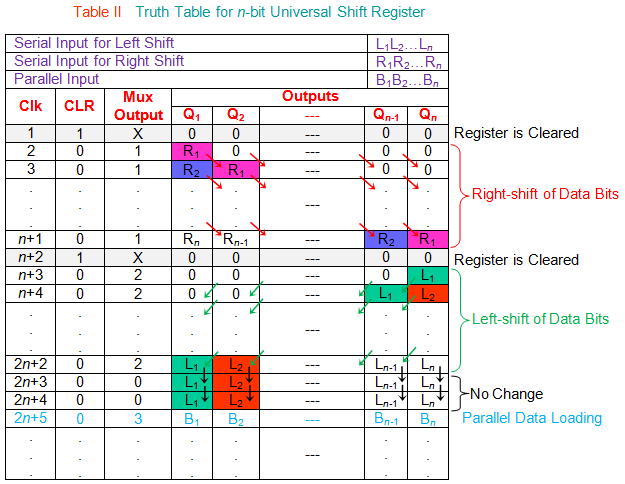

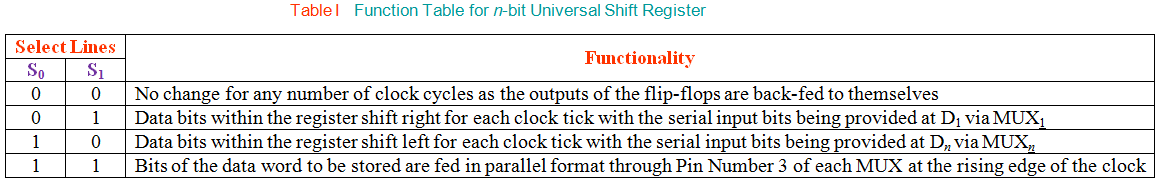

这个工作的工作移位寄存器由表I解释。相应的真理表波形分别由表II和图2给出。
