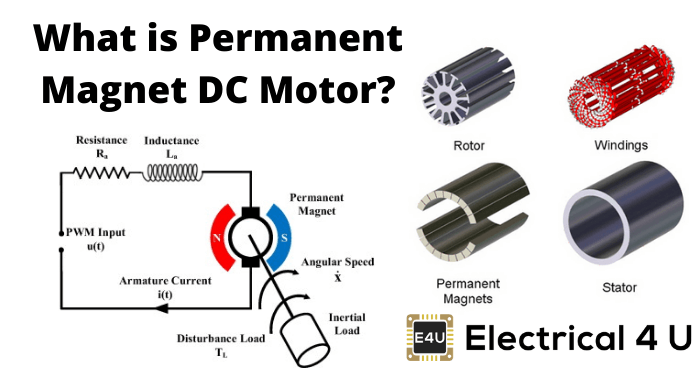

什么是永磁直流电动机(PMDC Motor)?
在一个直流电机，电枢旋转在a内磁场。基础的直流电机的工作原理基于这一事实载流导体被放置在磁场里面，会有机械力的经历吗导体。
各种直流电动机都遵循这一原狗万app体育理工作。因此对构造直流电机，建立磁场至关重要。通过使用磁体建立磁场。您可以使用不同类型的磁体 - 它可以是电磁铁，也可以是永磁体。
一种永磁直流电机（PMDC电动机）是A.直流电机的类型它使用一个永磁体来创造运行直流电机所需的磁场。
你有没有用过电池运行玩具？驱动这些玩具的电机只是一个永磁直流电动机或PMDC电动机。这些电机类型结构简单。
它们通常被用于汽车的启动马达、挡风玻璃雨刷、洗衣机、加热器和空调的鼓风机，以及提高和降低窗户——它们也被广泛用于玩具中。
随着永磁体的磁场强度固定，它不能在外部控制，这种类型的DC电动机的现场控制不能。
因此，在不需要控制电动机的速度（通常通过控制磁场来完成）的情况下使用永磁直流电动机。通常使用永磁体构造小的分数和亚分数kw电机。

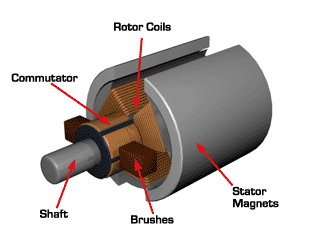

施工永磁直流电动机或PMDC电机
正如在《永磁直流电动机的名称》中所指出的，这种电机的磁极基本上是由永磁体构成的。
一种PMDC电动机主要包括两部分。定子和电枢。这里是钢圆筒的定子。磁体安装在该气缸的内周边。

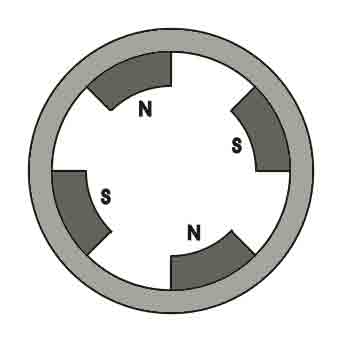

永磁体是这样安装的方式，每个磁铁的n极和s极交替面对电枢如下图所示。这意味着，如果一个磁体的n极朝向电枢，那么下一个磁体的s极朝向电枢。
除了保持其内部边缘的磁铁，钢圆柱定子也作为低磁阻的返回路径磁通量。
虽然永磁直流电动机不需要磁场线圈，但有时发现它们与永磁体一起使用。
这是因为如果永久磁铁失去其强度，则可以通过这些场线圈通过现场激励来补偿这些损失的磁极强度。通常，在这些永磁体中使用稀土硬磁性材料。
PMDC电机的转子类似于其他狗万app体育。永磁直流电动机的转子或电枢也由铁心、绕组和换向器组成。电枢铁芯是由一些清漆绝缘，开槽的圆形层合钢板制成的。
通过将这些圆形钢板逐一固定，形成圆柱形的开槽电枢芯。清漆绝缘层叠钢板用于减少永磁直流电动机电枢中的涡流损失。
电枢铁芯外围的这些槽是用来容纳电枢导体的。电枢导体以合适的方式连接，从而产生衔接绕组。
所述绕组的端部端子与所述置于电机轴上的换向片连接。像其他直流电动机，碳或狗万app体育石墨刷被放置与弹簧压力的换向器段供应当前到电枢。
永磁直流电动机或PMDC电机的工作原理
正如我们所说，PMDC电机的工作原理就像将军一样类似直流电机的工作原理。也就是说，当携带导体进入磁场时，导体将受到机械力的作用导体这种力量的方向受到管辖弗莱明的左手规则。
与永磁直流电动机一样，电枢放置在永磁体的磁场内;电枢沿产生的力的方向旋转。
Here each conductor of the armature experiences the mechanical force F = B.I.L Newton where, B is the magnetic field strength in Tesla (weber / m2), I is the current in Ampere flowing through that conductor and L is the length of the conductor in meter comes under the磁场。
电枢的每个导体经历力并且这些力的汇编产生扭矩，这倾向于旋转电枢。
永磁直流电动机或PMDC电机的等效电路
如在PMDC电动机中，该领域由永磁体产生，不需要在永磁直流电动机的等效电路中绘制场线圈。
电源电压到电枢将有电枢电阻下降和其余的电源电压是由反电动势的电机。因此电机的电压方程为:
式中，I为电机电枢电流，R为电机电枢电阻。
E.B.反电动积器是否是电源电压。
永磁直流电机或PMDC电机的优点
PMDC电机的优点是：
- 不需要现场励磁装置。
- 励磁不消耗输入功率，提高直流电机效率。
- 由于没有励磁线圈，因此节省了安装励磁线圈的空间，从而减小了电机的整体尺寸。
- 分数kW额定应用便宜和经济。
永磁直流电动机或PMDC电机的缺点
PMDC电机的缺点是:
- 直流电动机的电枢反应不能补偿，因此由于电枢反应的去磁效果，场的磁力强度可能变弱。
- 由于在电动机的起始，反转和过载条件下，由于电枢电流过高，并且电动机的过载条件，存在导致极端地磁化（部分）的可能性。
- 气隙中的磁场是固定的和有限的-它不能从外部控制。这使得这种类型的电机很难达到高效直流电机的速度控制在这种类型的电机中很难。
永磁直流电机或PMDC电机的应用
PMDC电机广泛使用，在需要小型电动机的位置，也不需要非常有效的控制，例如汽车启动器狗万app体育，玩具，雨刷，垫圈，热鼓风机，空调，计算机光盘驱动器等。
