场效应晶体管的应用

场效应晶体管(fet)被用作

模拟开关

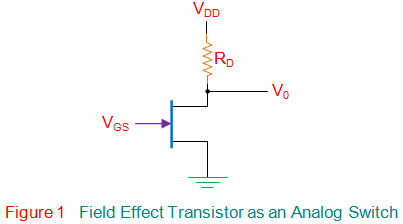

的应用场效应晶体管因为模拟电路中的开关是其工作模式的直接结果。这是因为当栅源电压V_GS当为零时，n通道场效应晶体管将在饱和区工作，并将像(几乎)短路。因此输出电压将为零(图1)。另一方面，如果在门极和源极之间施加负电压，即如果V_GS是负的，那么场效应晶体管在其切断或掐断区域操作。这意味着，在这种情况下，FET就像一个开路，漏极电流I_D等于0。由于这一点，电压越过负载电阻R_D将会是0，这就进一步导致了V_DD出现在…₀。

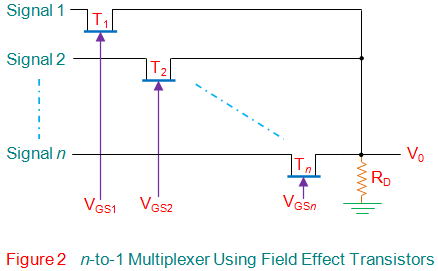

这个属性的JFET为了设计如图2所示的模拟多路复用器，可以利用像开关一样的行为。

这里，每个输入信号(信号1，信号2，…信号n)都经过一个专用的JFET (T₁T₂T,……_n)在连接到输出端之前，V₀。这里，根据fet门极电压VGS的不同，在多个输入信号中只有一个信号出现在输出端。

例如，如果V_GS2是负的，而其他的V呢_GS电源为零，则输出信号为信号2。
此外，还将绝缘栅双极晶体管的开关特性应用于要求快速开关和电压阻隔能力的内燃机点火线圈中。

放大器

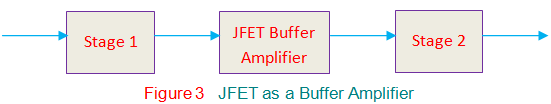

结型场效应晶体管(jfet)用于隔离的放大阶段前一个阶段的下一个阶段,从而充当缓冲放大器(图3)。这是因为jfet有很高的输入阻抗,由于前阶段将负载轻的造成整个阶段1的输出出现在输入缓冲区。

此外，由于提供了较低的输出阻抗，在普通漏极配置下，使用jfet可以使整个缓冲输出出现在阶段2的输入端。这甚至意味着缓冲放大器能够驱动大负载或小负载电阻。

与之相比，fet是低噪声器件双极结型晶体管(是)。这使得它成为一个有用的组件，被用作接收机前端的放大器，因为它需要最小的噪声在最终输出。此外，应当指出的是jfet是电压使它们成为理想的射频(RF)放大器的控制设备。这背后的原因是，人们期望射频放大器适当响应，即使在接收端天线接收弱信号(信号与非常低的数量当前的)。

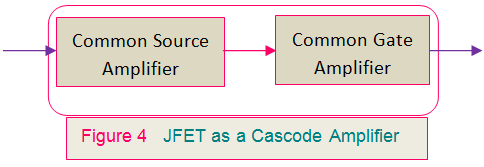

一个共源(CS)结构的FET放大器可以驱动另一个共门结构的FET放大器，形成如图4所示的级联码放大器。虽然级联放大器的增益与CS放大器的增益相同，但它的输入电容与CS放大器相比，低得多。此外，级联放大器提供了一个非常高的电阻在其输入。

相移振荡器

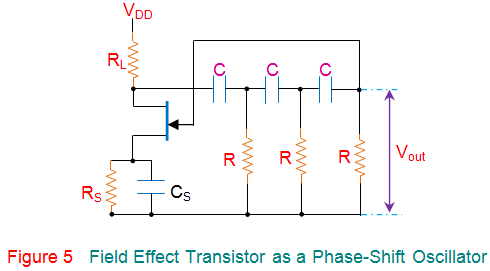

jfet在输入端提供高阻抗，从而降低了负载效应。此外，它们可以适当地用于实现放大和反馈功能。fet的这种特性使其适合于图5所示的相移振荡器电路。

斩波器

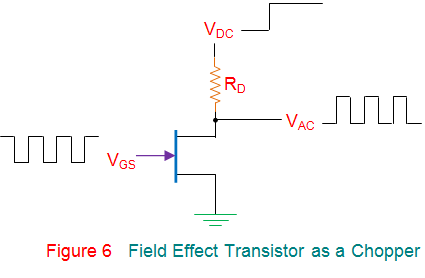

JFET作为一个开关，可以作为一个斩波器(图6)其中施加于它的直流电压，VDC转换成相同幅值的交流电压，VAC。这是由于作为vg施加的方波电压波形导致JFET交替地在截止区和饱和区工作。这种斩波电路有助于克服直接耦合放大器中存在的漂移问题。

限流器

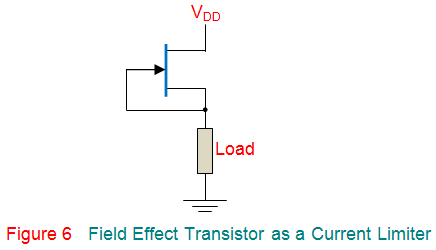

一个n沟道JFET它的门端与源端短路，起到电流限制器的作用。这意味着，在这种结构中，fet只允许通过它们的电流上升到一个特定的水平，在这个水平之后，无论电压水平的波动如何，电流都保持不变。这些电流限制器是恒流或电流调整二极管的组成部分。
除此之外，fet还广泛应用于集成电路(ICs)由于其体积小。由于互调失真低，它们被用于电视和调频接收机的混频器电路中。此外，fet还被用作可变电压电阻器运算放大器，音调控制电路和JFET电压表设计。jfet也可用于设计计时器电路，因为它们在门极和漏极端子之间提供了高度隔离。此外，jfet还在数字电子和光纤系统等领域得到了应用。
