开关
MOSFET工作的一个直接结果导致它们被用作开关。图1所示的n通道MOSFET在截止和饱和区域工作时可以作为开关电路。这是因为图中的MOSFET将在VGS.电压为正,就会引起场效应晶体管表现得像短路。因此,可以获得几乎等于零的输出电压。进一步,如果vGS.是零,那么MOSFET会关闭,因此输出电压等于V吗DD。

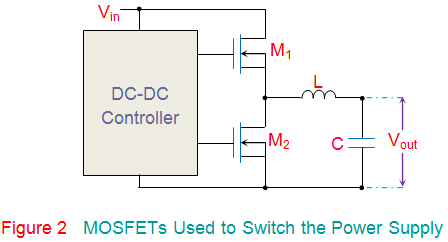

在DC-DC电源中,这种MOSFET用于执行开关操作(图2)。在这里,一个MOSFET开关将能量存储到电感中,而另一个则释放到负载中,交替循环。
此外,甚至在电机控制应用中也使用mosfet,其中开关动作由使用两个mosfet的半桥控制电路或使用四个mosfet的全桥控制电路控制。这里的运动狗万app体育或无刷步进电机可以通过使用来控制吗功率场效应管通过使用像脉冲宽度调制(PWM)这样的技术。
放大器

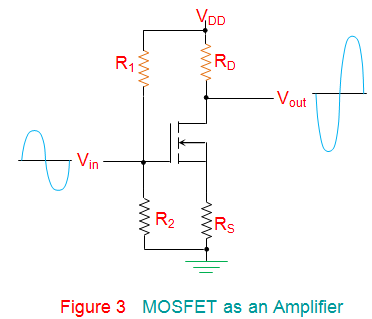

当不施加门源电压时,增强n通道mosfet处于关断状态。然而,当偏置一个合适的正电压,它开始传导允许漏极电流通过它。这当前的随着偏置电压的增加,其值会增加,而偏置电压反过来又会导致输出电压的增加。因此,mosfet充当放大器,如图3所示。MOSFET放大器用于射频应用和声音系统。
斩波器

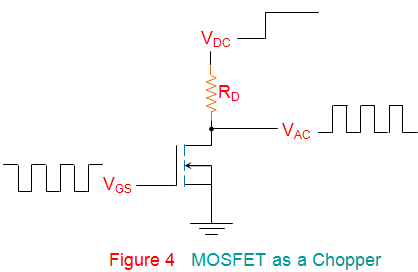

的mosfet的开关作用可以用来设计吗斩波器电路如图4所示。这里是直流电压V直流转换成相同振幅电平的交流电压V交流通过偏置场效应晶体管在它的门极和源极之间使用一个方波电压波形。这导致mosfet在交替周期的截止和饱和区域工作。
线性稳压器

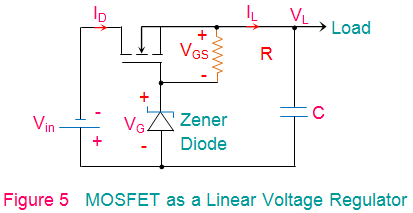

耗竭型mosfet在源-跟随结构中用于线性稳压电路作为通晶体管(图5)。这里源电压Vl随栅极电压V变化G减去门源电压VGS.。进一步VGS.随着漏极电流的增加,我增加了D。因此,如果栅极电压是固定的,那么源电压将随着负载电流的减小而减小l增加。
除此之外,耗尽模式mosfet还被用于设计离线开关模式电源,这些电源在宽电压变化的情况下工作。此外,由于它们具有压控电阻的特性,它们还被用于变频驱动器、电压斜坡发生器电路的设计,并充当压控电位器。场效电晶体还可以用作常数吗电流源并可配合运放设计电流监测电路。它们被用作混合器或振子在无线电系统中,由于其高阻抗将网络的两个部分隔离开来,因此可以用于驱动大电流/高电压网络,而无需从驱动电路中抽取电流或功率。最后,我们必须注意到,mosfet也可以在…领域得到应用数字电子技术和微处理器,由于它们的高输入阻抗和快速切换速度。
