Mosfet.这已成为最常用的三个终端设备带来了电子电路世界的革命。没有Mosfet.，设计集成电路现在看起来不可能。

这些非常小，他们的制造过程非常简单。模拟和数字电路集成电路的实现是成功完成的，因为它是成功完成的MOSFET的特点那MOSFET电路可以以两种方式分析 - 大信号模型小信号模型。

大信号模型是非线性的。它用于解决设备电流和电压的DE值。小信号模型可以基于大信号模型的线性化导出。截止区域，三极管区域和饱和区域这些是操作MOSFET的三个区域。当门来源电压（V._GS.）小于阈值电压（v_TN.），该装置处于切断区域。当MOSFET用作放大器时，它在饱和区域中操作。当用作开关时，它在三极管或切断区域。

MOSFET驱动电路

为了帮助MOSFET最大化开启和关闭时间，需要驱动器电路。如果MOSFET需要相对较长的时间进入和导通，则我们不能使用使用MOSFET的优势。这将导致MOSFET加热，设备无法正常运行。MOSFET驱动器通常可以使用自举电路来产生电压，以使栅极驱动到比MOSFET电源电压更高的电压。

实际上MOSFET的大门就像一个电容器到驾驶员，或者驾驶员可以分别充电或放电速度快速地打开或关闭MOSFET。

MOSFET开关电路

Mosfet.在三个区域工作，切断区域三极区域和饱和区域。当MOSFET在切断三极管区域时，它可以作为开关工作。

MOSFET开关电路由两个主要部分 - MOSFET（根据晶体管工作）和开/关控制块。MOSFET将电压供应传递给特定负载晶体管是。在大多数情况下，N沟道MOSFET优选在P沟道MOSFET上进行几个优点。

在MOSFET开关电路中，漏极直接连接到输入电压，并且源连接到负载。对于打开N沟道MOSFET，源电压的栅极必须大于阈值电压必须大于器件的阈值电压。对于P信道MOSFET，源极限电压必须大于器件的阈值电压。MOSFET表现为更好的交换机BJT.因为偏移电压不存在MOS开关。

MOSFET逆变器电路

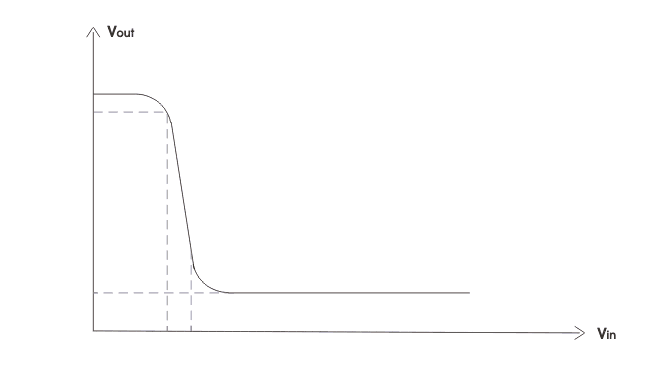

逆变器电路是数字电路设计中的基本构建块之一（不要与a混淆电源逆变器）。逆变器可以直接应用于设计逻辑门还有其他更复杂的数字电路。理想变频器的传递特性如下所示。

早期MOS数字电路使用P-MOSFET进行。但随着微电子技术的进步，可以控制MOS的阈值电压，并且MOS技术成为主导，因为大多数人n-mos.，我的电子是比孔，大多数载体的两倍p-mos.，所以逆变器电路也使用N-MOS技术，直到CMOS技术到达。在这里，我们讨论了三种类型的MOS逆变器电路。

电阻负载N-MOS逆变器：

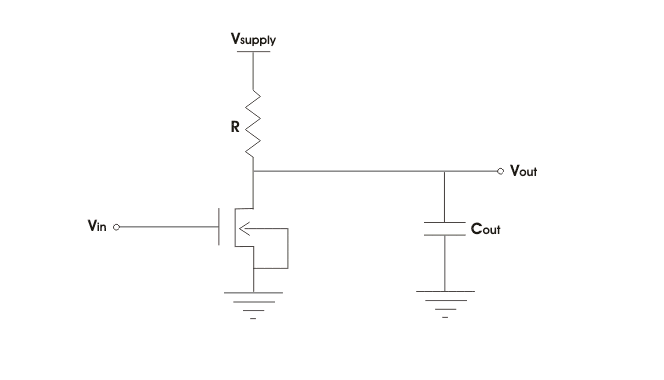

它是最简单的MOSFET逆变器电路，它有一个负载抵抗性R和N-MOS晶体管串联电源电压和地面连接，如下所示。

如果V._在小于晶体管关闭的N-MOS的阈值电压。该电容器可以改变为电源电压，输出电压等于电源电压。当输入大于晶体管的阈值电压并且我们在输出时获得零电压，它的缺点是它占据大面积IC制造。

有源负载N MOS逆变器：

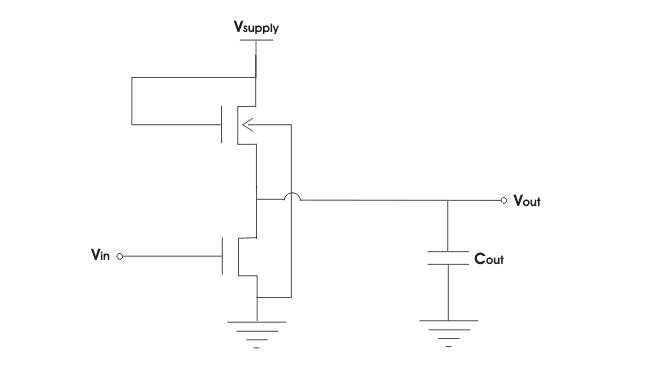

在这里，我们使用N MOS晶体管作为有效负载而不是电阻器。电路中有两种晶体管拉下晶体管，以将输出电压拉到较低电源电压（通常为OV）并提取晶体管以将输出电压拉到上电源电压。

在下面的电路中，我们可以看到拉起并向下拉出N MOSFET。拉出的闸门短路供电，以便始终开启。

CMOS逆变器：

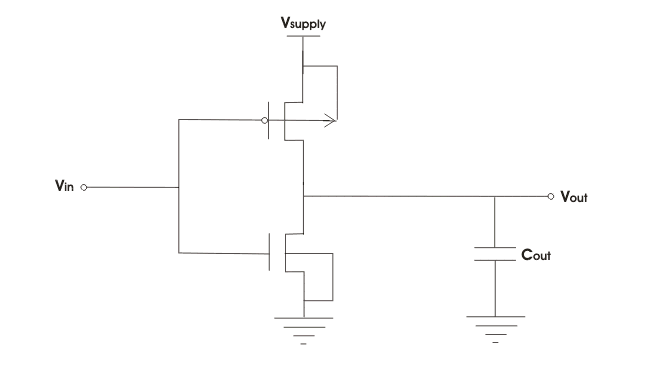

CMOS逆变器采用N MOS - P MOS对构建，共享公共门。P通道晶体管用作上拉晶体管，并且V通道晶体管用作拉下晶体管。

什么时候，五_在小于N MOS的阈值，N MOM关闭但P MOS开启。该电容器因此，将充电到电源电压，我们获得等于输出供电。
什么时候，五_在大于n mos的阈值，n mos开启，但p mos关闭。因此，电容器将被放电到电源电压，并且我们在输出时获得电压等于零。
