感应电动机的转子测试

这感应电机广泛用于行业并消耗最大功率。为了提高其性能特征，设计了一定的测试，如无负载试验和阻挡转子测试等。在感应电动机上通常在感应电动机上进行阻挡的转子测试，以找出泄漏阻抗。

除此之外，其他参数，如扭矩，电机，常急短路电流电压此次测试中可以找到更多。阻塞转子测试类似于变压器的短路测试。这里，电动机的轴被夹紧，即被阻挡，因此不能移动，转子绕组短路。

在滑环电动机转子绕组短路通过滑动环和笼式电机，转子杆永久循环。这对电动机的测试由于泄漏阻抗的所得值可以受到转子位置，转子频率和漏磁通路径的磁散性的影响，这是一点复杂的。通过进行块转子电流测试，可以最小化这些效果鼠笼式转子。

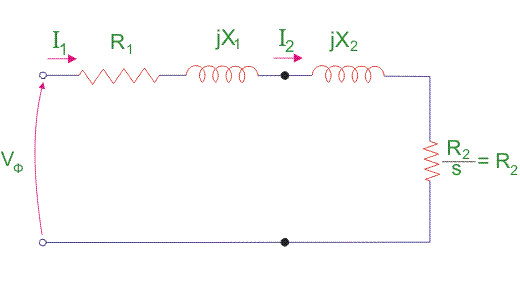

感应电动机阻塞转子试验的测试过程

在阻塞转子测试中，应记住，定子端子上的施加电压应该低，否则正常电压可能损坏定子的绕组。在块转子测试中，施加低电压，使转子不旋转，并且其速度变为零和满负荷当前的通过定子绕组。滑动是与转子零速度相关的单位，因此负载电阻变为零。现在，慢慢增加定子绕组中的电压，使电流达到其额定值。此时，记下读数的读数电压表那瓦特比特和电表了解电压，电源和电流的值。可以在不同的定子电压下重复测试以进行精确值。

感应电动机阻塞转子试验的计算

电阻和漏电抗性值

在阻塞转子测试中，由于转子是静止的，摩擦损失也是摩擦损失的磁芯损耗也可以忽略不计，但是定子带损耗和转子载波损耗合理高。
让我们用w表示铜损_铜。

所以，

在哪里，W_C=核心损失

在哪里，R_01.=定子和转子的电机绕组，每个阶段称为定子。
因此，
现在让我们考虑
一世_S.=短路电流
V._S.=短路电压
Z._0.=短路阻抗称为定子

所以，
X_01.=电机泄漏电抗每个阶段可以计算为定子

定子电抗X₁每相的转子电抗引用定子x₂通常是相等的。
所以，

类似地，每相的定子抗性₁每相的转子电阻称为定子r₂可以计算如下：
首先，在定子绕组上完成一些合适的测试，以找到r的值₁然后找到r₂减去R.₁从R._01.

用于正常电源电压的短路电流

计算短路电流i_SC.在定子的常规电压V，我们必须注意短路电流i_S.和低压V_S.适用于定子绕组。
