该电子电压表现在最广泛使用了一天，推进半导体它们变得越来越受欢迎。现在，为什么我们使用电子电压表，而是我们有廉价的机电电压表？答案是他们拥有某些优势，以便他们很受欢迎。有许多类型的电子电压表可用，因此我们选择了我们想要的东西。这些类型电压表通过使用PMMC仪表，整流器，分隔符，放大器，所以当前与偏转扭矩成正比。
DC电压表中使用的组件的描述

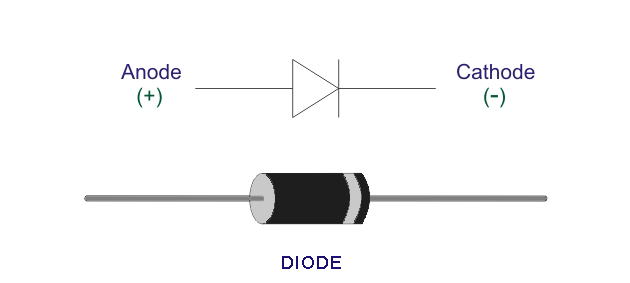

二极管
该二极管是两个终端设备，其能够在反向偏置条件下堵塞电流。它在正向偏见状态时进行。因此，当我们想要了解交流电压的平均值时，使用这种布置。
AC电压首先纠正，然后我们必须连接一个PMMC仪器为了测量平均值电压。

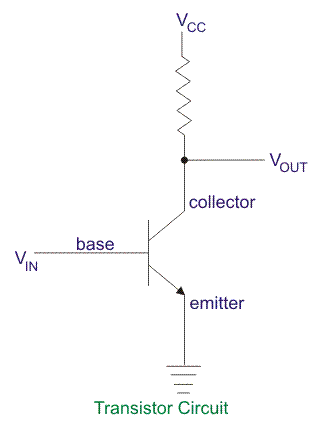

晶体管
该晶体管是一种用于放大目的的三个终端设备。当信号应用于其基础时，当它具有低输入时，信号被其放大抵抗性连接到活动区域时的高输出电阻。
它也可以作为交换机操作。它有三种操作模式，即 -
- 活动区域。
- 饱和区域。
- 切断区域。
在活动区域中，它的输入为正向偏置，输出偏转偏置。
在饱和区域中，输入和输出都处于正向偏置模式。
在截止区域中，输入和输出处于反向偏置状态。
然而，晶体管具有相当大的功率损失，因为我们使用具有高输入阻抗的晶体管。该晶体管的类型当损失必须低时，是 -
场效应晶体管或feT和金属氧化物半导体场效应晶体管或mosfet。

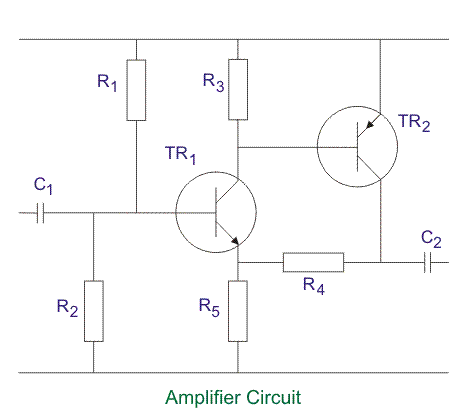

放大器
对于小信号，我们必须使用放大器以测量它。放大器会产生所需的功率测量仪器因此，在电路中不会有任何加载效果，并且在测量后，原始信号也保留。在不使用放大器的情况下，我们无法测量通常用于通信电路中的非常小的信号，其中电压电平和功率电平非常小。

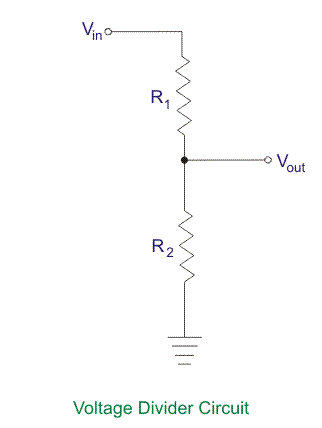

分压器
提供分压器，以便具有电压点。假设我们想要的电压较少，然后我们通过连接串联电阻和输出来进行分压器，横跨所需的输出电阻器。此外，如果我们想调整偏移电压，那么我们也可以提供一个电位计类型安排以便无效。
PMMC仪表
该仪器用于指示仪器的移动是测量电路中的电流。在这种类型的电路中，我们使用拉紧悬架，但在其他测量类型的情况下，使用枢轴和珠宝轴承装置。这被称为模拟操作模式，但是如果我们想要数字数据，我们必须使用A / D转换器以进行数字读数。绷紧和悬架装置的主要优点是我们不需要宝石轴承，移动元件平衡。珠宝轴承具有诸如摩擦的缺点，由于枢轴或扭曲的控制弹簧损坏。

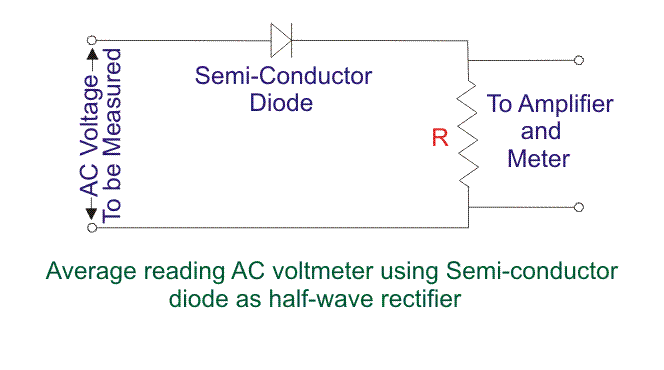

平均读数二极管真空管电压表
该电路用于测量AC电压的平均值。R值应非常高，以便在电阻器上几乎所有的电压降，使其可以进入放大器和仪表。
优点
- 施工简单。
- 输入的高电阻使得功耗较低。
缺点
- 带宽低。
- 电压低时非线性操作。

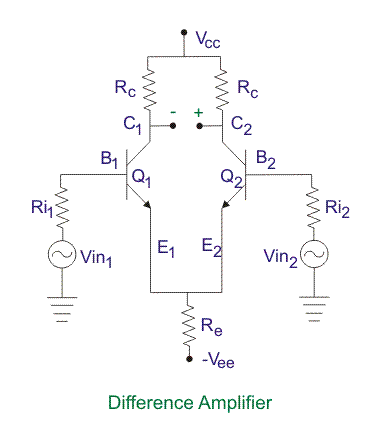

差分放大器型电子电压表
差异放大器的主要原理是它放大两端施加的信号的差异。在这里，使用晶体管，但是为了更好的结果，我们可以使用FET.也是。在输出终端中，我们可以连接aPMMC仪表为了获得阅读。晶体管应完全匹配，使得我们得到零偏移，如果它们不匹配，则可以通过使用跨越v的分压器来完成偏移nullCC.。当在输出时连接PMMC仪表并且接地时施加在一端的电压和晶体管2的基座时，然后仪表将与第一晶体管底座施加的电压成比例地偏转，因此我们将仪表置于仪表中。电阻可以与PMMC仪表串联连接，以限制电流。
电子电压表的优点
低电平信号检测
如果信号电平低，则其他机械偏转类型的仪器产生负载效果，这意味着仪器将消耗可观的功率，并且信号可能丢失很大，但电子仪器能够提供电力因此，我们也可以在微伏方面测量电压。
低功耗
这些仪器消耗的功率低，就像它们可以提供高达几百兆欧姆的非常高的输入阻抗，所以电路中的电流很小，因此电源损耗也降低了。
高频范围
在电子电压表中，测量几乎与操作频率无关。它们具有非常高的运行频率，直至几兆赫兹。频率响应是更广泛的电容输入电路非常小。
电子电压表的缺点
高成本
另一方面，电子电压表的成本非常高，因为诸如二极管，晶体管，电阻器等的许多组件，PMMC仪器的成本低。
损伤
正如我们所知道的那样电子电路S，如果一个组件因某些手段损坏，那么整个电路应该被替换，这个缺点也保持良好电子电压表。
