什么是光依赖电阻(LDR)或光致电阻塞?
一个轻依赖电阻(也称为光敏电阻器或LDR)是一种设备,它的电阻率是入射电磁辐射的函数。因此,它们是光敏器件。它们也被称为光导体、光导电池或简称光电管。
它们是由半导体具有高抗性的材料。有许多不同的符号用于指示光致抗蚀器或LDR,其中一个最常用的符号之一如下图所示。箭头表示光线下降。
光敏电阻器(LDR)工作原理
那么光电阻挡者(即,光依赖电阻或LDR)的工作究竟是多么的?光致抗蚀剂基于光电导性的原理工作。光电导性是当光被材料吸收时材料的导电性增加的光学现象。
当光落时,即当光子落在器件上时,半导体材料的价带中的电子被激发到导带。这些光子在入射光中的能量应该大于半导体材料的带隙,使电子从价带跃迁到导带。
因此,当有足够能量的光照射在器件上时,越来越多的电子被激发到导带,从而导致大量的电荷运营商.。这个过程的结果是越来越多当前的当电路关闭时,开始流过设备,因此据说电阻该装置的容积已减少。这是最常见的LDR工作原理。
光电晶体(LDR)的特性

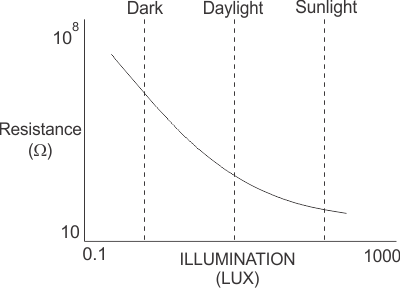

光敏电阻LDR是一种依赖光的器件,它的电阻在光照时减小,在黑暗时增大。当依赖光的电阻器处于黑暗中时,它的电阻会非常高。这种电阻称为暗电阻。它可以高达1012Ω如果设备可以吸收光线阻力将急剧下降。如果给它施加恒定的电压,光的强度增加,电流就开始增加。下图显示了某一特定的电阻与照明曲线LDR.。
光电管或LDR是非线性器件。它们的灵敏度随入射光的波长而变化。有些光电池可能对一定波长范围内的光完全没有反应。根据所使用的材料不同的电池有不同的光谱响应曲线。
当光入射到光电管上时,通常需要8到12毫秒的电阻变化发生,而发生电阻变化则需要1秒或更多秒电阻在去除光之后再次升级到其初始值。这种现象称为阻力恢复率。此属性用于音频压缩机。
也,LDR.比光电二极管敏感光透射师。(照片二极管和光电管(LDR)不一样,光电管是一个pn结半导体器件,它将光转化为电能,而光电管是一个无源器件,没有PN结在这方面,它“将光线转换为电力”。
依赖光的电阻器类型(LDRs或光敏电阻器)
光敏电阻器(LDRs)可以分为两种类型,这取决于使用的材料来构建它们。这两种类型的光敏电阻包括:
- 内在光敏电阻(未掺杂的半导体):它们由纯半导体材料如硅或锗制成。当足够的能量落下的光子上,电子从算子带振奋到导电带,并且数量电荷载流子增加。
- 外在光敏电阻:这些是掺杂有称为掺杂剂的杂质的半导体材料。这些掺杂剂在填充有电子的价带上方创造新的能带。因此,这减少了带隙,并且在激动它们时需要更少的能量。外在照片电阻器通常用于长波长。

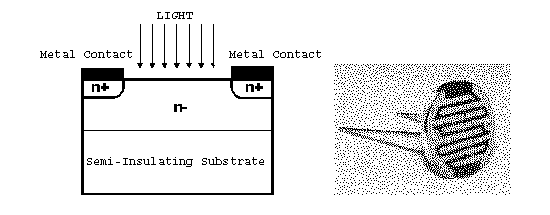

光电管的构造
a的结构轻依赖电阻器由沉积在绝缘基板(如陶瓷)上的光敏材料组成。为了获得所需的电阻和额定功率,将该材料以锯齿形沉积。这个锯齿形区域将金属沉积区分为两个区域。
然后在该区域的两边进行欧姆接触。这些合约的电阻应该尽可能的少,以确保电阻的变化主要是由于光的影响。常用的材料有硫化镉、硒化镉、锑化铟、硫化镉。避免使用铅和镉,因为它们对环境有害。
光致抗蚀剂的应用(LDRS)
光电阻器(LDRs)具有成本低、结构简单等优点,常用作光源传感器。光敏电阻的其他应用包括:
- 在相机灯表中检测缺勤或光的缺点。
- 中使用的街道照明设计(可以与a结合使用很好的Arduino入门工具包充当街灯控制器)
- 闹钟
- 防盗报警器电路
- 光强度米
- 用作…的一部分SCADA系统执行功能,例如计数移动传送带上的封装的数量
