变压器的绕组阻力测试作为型式测试,常规测试以及作为现场测试进行。
在工厂,它有助于确定以下几点:
它是在现场进行的,以检查由于松散的连接,断链的异常导体、高接触抵抗性在抽头换碟机中,高电压引导和衬套。
变压器绕组电阻测量
对于恒星连接的绕组,应在线和中性终端之间测量电阻。
恒星连接自动转移器在HV末端和IV末端之间测量HV侧的电阻,然后在IV末端和中性之间测量。
对于Delta Connected绕组,绕组电阻测量应在线终端对之间完成。由于在达达达连接中,不能单独测量各个绕组的电阻,应根据下面的公式计算每个绕组的电阻:
在环境温度下测量电阻,然后在75℃下转换成电阻O.C用于与指定的设计值、以前的结果和诊断结果的比较。
标准温度为75的绕组阻力O.C
R.T.=温度T的绕组阻力
T =绕组温度
变压器绕组一般浸没在绝缘液中,并覆以纸绝缘,因此无法在失电时测量变压器的实际绕组温度变压器绕组电阻测量。开发近似以计算该条件的绕组温度,如下:
绕组温度=绝缘油的平均温度在断电变压器后3至8小时应拍摄绝缘油的平均温度,并且当顶部和底部油温之间的差异少于5时O.C。
电阻可以用简单的仪器测量电压表电流表法,开尔文电桥表或自动绕组电阻测量套件(欧姆表,最好是25安培套件)。
电压表法注意事项电流表法:电流不得超过绕组额定电流的15%。较大的数值可能会导致绕组发热,从而改变其温度和电阻。
注意:应在每个水龙头上进行变压器的绕组电阻的测量。

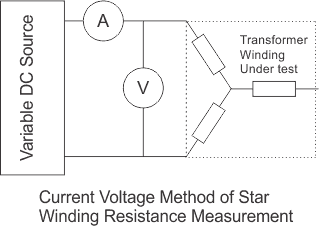

电流电压法测量绕组电阻
变压器的绕组电阻可以用当前电压的方法。在这种测量绕组电阻的方法中,测试电流被注入到绕组上,然后在绕组上测量相应的压降。通过应用简单欧姆的法律即X= V / I,可以容易地确定电阻值。
程序电流电压法测量绕组电阻
- 在测量之前变压器应在没有激发的情况下保持熄灭条件,至少3至4小时。在此期间,卷绕温度将变得等于其油温。
- 测量是用D.C.完成的。
- 为了最小化观察误差,在所有阻力读数期间,核心磁化的极性应保持恒定。
- 电压表的引线应该独立于电流引线,以保护它免受在接通和断开电流电路时可能出现的高电压的影响
- 读数应在电流和电压达到稳态值后进行。在某些情况下,这可能需要几分钟,这取决于绕组阻抗。
- 测试电流不得超过绕组额定电流的15%。通过加热绕组,大的值可能导致不准确,从而改变其电阻。
- 为了表达电阻,必须提及测量时绕组的相应温度与电阻值一起提及。正如我们之前所说的那样,在关闭关闭条件3至4小时后,绕组温度将变得等于油温。测试时的油温被视为变压器顶部油和底油温的平均值。
- 对于星形连接的三相绕组,每一相位的电阻是变压器两线端子间测量电阻的一半
- 对于三角形连接的三相绕组,每相电阻为变压器两线端子间测量电阻的0.67倍。
- 这种测量变压器绕组电阻的电流电压法应在每个抽头位置的每一对绕组线端重复使用。
电桥法测量绕组电阻
电桥法的主要原理是基于对未知电阻和已知电阻的比较。当流过电桥电路臂的电流达到平衡时,电流计的读数显示偏转为零,这意味着在平衡状态下没有电流流过电流计。

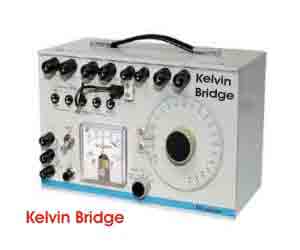

可以精确地测量电阻(以毫摩尔范围内)的非常小的抵抗值开尔文电桥方法,而对于更高的值惠斯通桥施加电阻测量方法。在桥接方法的桥接方法中,错误最小化。

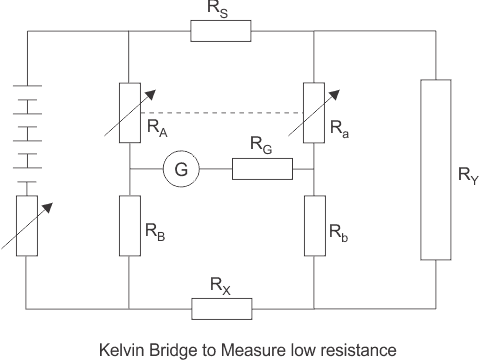

Kelvin桥测量的阻力,
这些方法在测量变压器绕组电阻时所采取的其他步骤与的电流电压法相似变压器绕组电阻的测量,除了电阻测量技术。

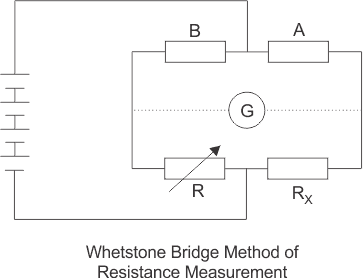

惠斯通桥测量的电阻,
